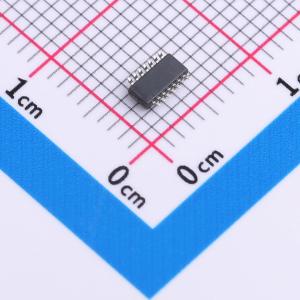

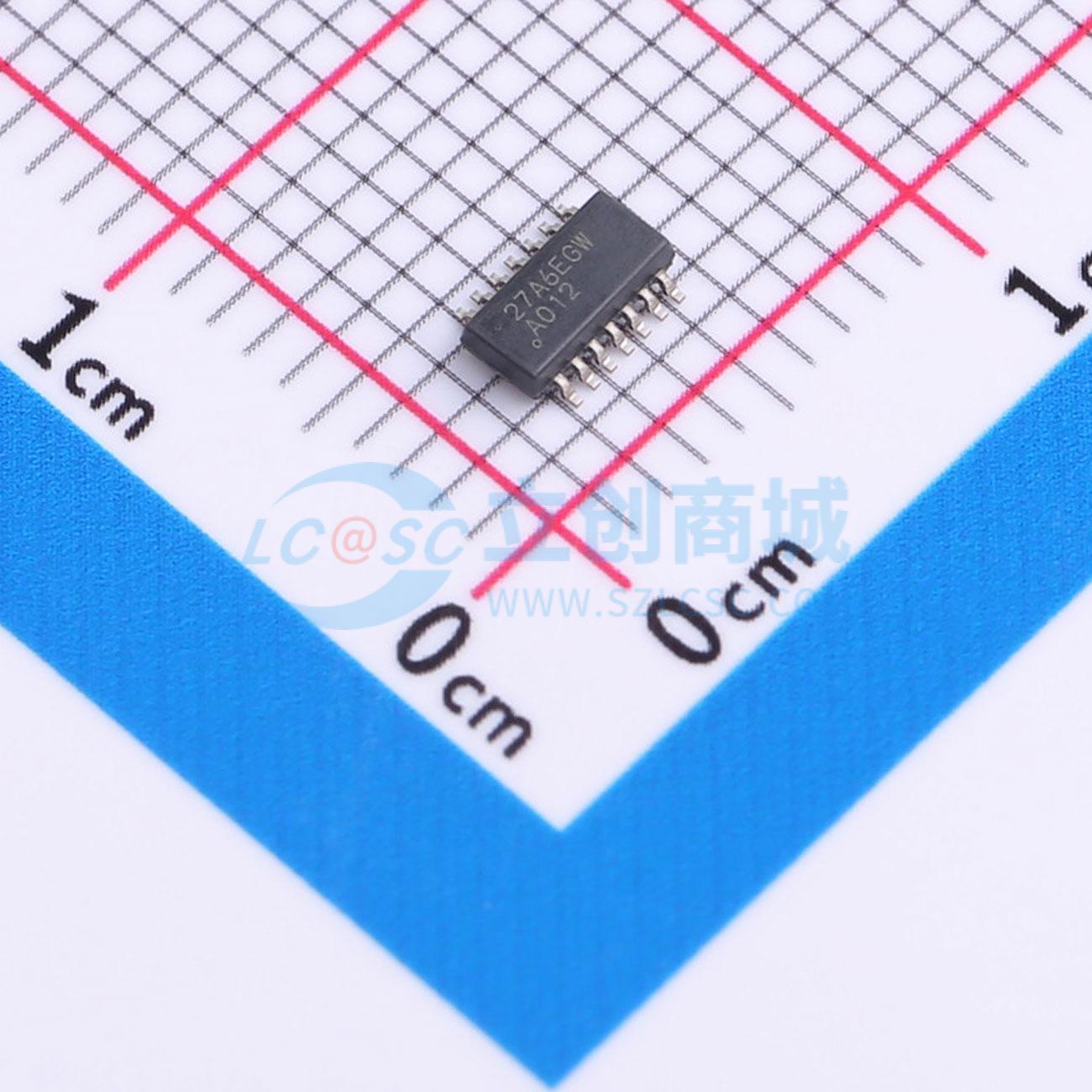

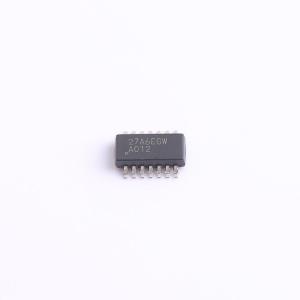

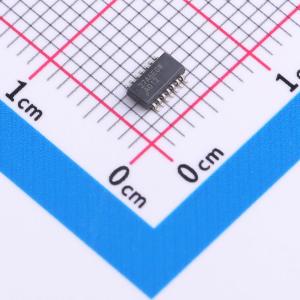

TPS3760A012DYYR

具有感应功能、超低静态电流和延迟的 65V 过压或欠压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3760 具有感应功能、超低静态电流和延迟的 65V 过压或欠压监控器
品牌名称: TI(德州仪器)
商品型号: TPS3760A012DYYR
商品编号: C5218894
商品封装: SOT-23-14-THIN(DYY)
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

TPS3760 是具有宽输入范围和低静态电流的窗口监控器系列，用于快速检测过压 (OV) 或欠压 (UV) 情况。TPS3760 可以直接连接到各种工业应用中的 12V/24V 电源轨并对其进行监控，这些应用包括工厂自动化、电机驱动器、楼宇自动化等。SENSE 引脚上的内置迟滞特性有助于在监测电源电压轨时防止出现错误的复位信号。通过单独的 VDD 和 SENSE 引脚，可实现高可靠性系统所需的冗余。SENSE 已从 VDD 去耦，可以监控高于和低于 VDD 的电压。SENSE 引脚的高阻抗输入支持使用可选的外部电阻器。通过 CTSx 和 CTRx 引脚，可以对 RESET 信号的上升沿和下降沿进行延迟调整。此外，CTSx 可忽略受监控电压轨上产生的电压干扰，从而充当去抖动器；CTRx 具有手动复位 (MR) 的作用，可用于强制系统复位。 TPS3760 采用 4.1mm×1.9mm 14 引脚 SOT 封装。 TPS3760 工作温度范围为 –40°C 至 +125°C TA。

商品特性

提供功能安全– 有助于进行功能安全系统设计的文档
宽电源电压范围：2.7V 至 65V
SENSE 和 RESET 引脚为 65V 等级
低静态电流：1μA（典型值）
灵活而广泛的电压阈值选项
- 2.7V 至 36V（最高精度 1.5%）
- 800mV 选项（最高精度 1%）
内置迟滞 (VHYS)
- 百分比选项：2% 至 13%（阶跃 1%）
- 固定选项：VTH<8V = 0.5V、1V、1.5V、2V、2.5V
可编程复位延时时间
- 10nF = 12.8ms、10μF = 12.8s
可编程感测延时时间
- 10nF = 1.28ms、10μF = 1.28s
手动复位 (MR) 特性
输出复位锁存特性
输出拓扑：开漏或推挽

应用领域

模拟输入模块
CPU（PLC 控制器）
伺服驱动器控制模块
伺服驱动器功率级模块
伺服驱动器功能安全模块
HVAL 阀门和执行器控制

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2.7V~65V
	复位有效电平	低电平有效
	阈值电压	800mV

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	12.8ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	1uA
