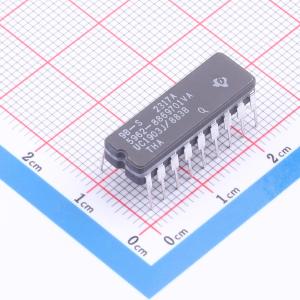

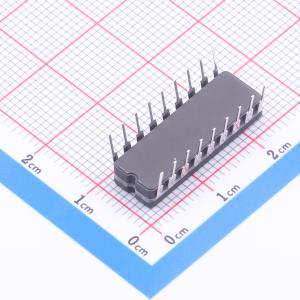

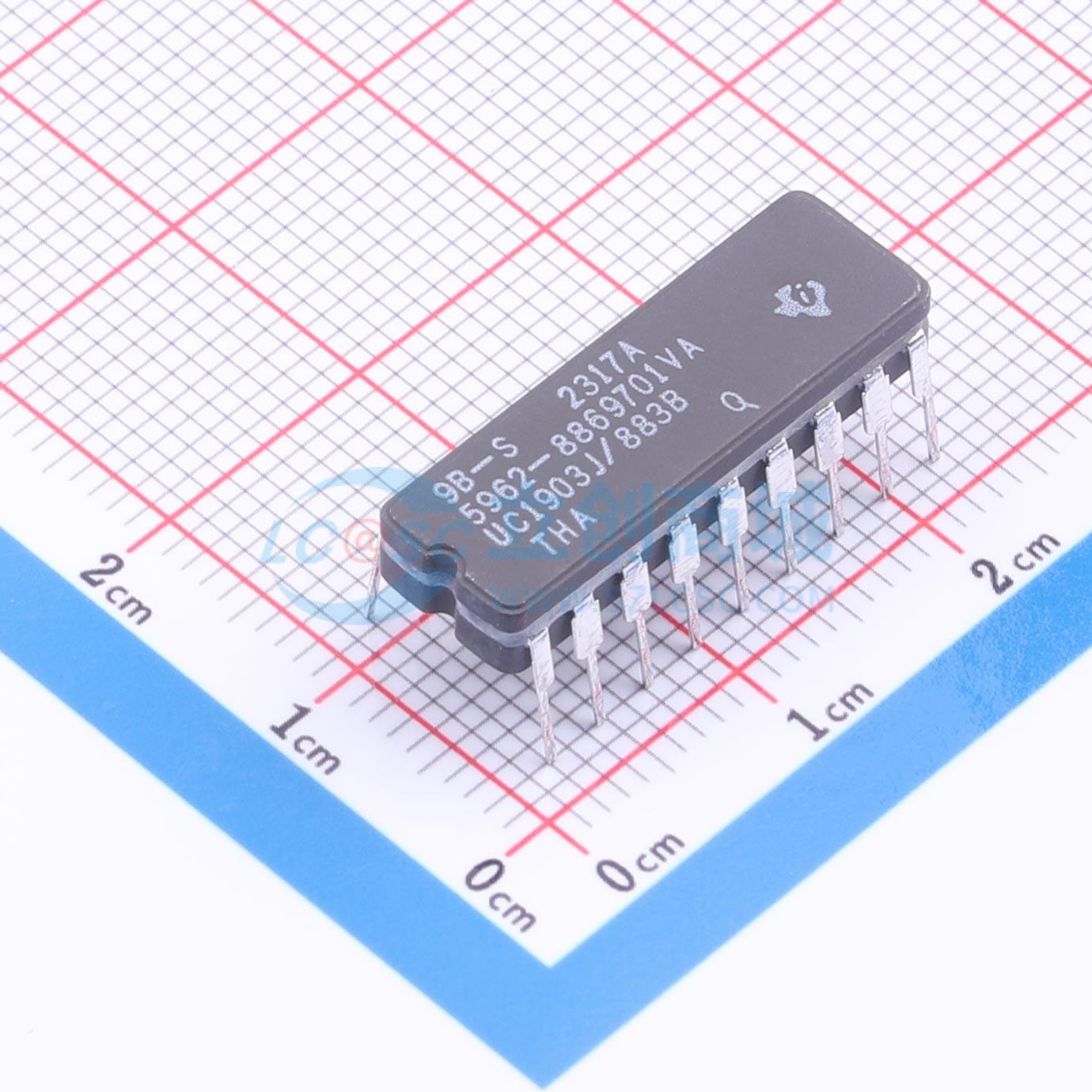

UC1903J883B

四路电源和线路监视器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 可响应多达四个连续监控电压水平的欠压和过压情况。内部运算放大器反相器允许其中至少一个电压水平为负。单独的线路/开关感测输入可提前预警线路或其他电源故障。故障窗口调节电路可轻松编程欠压和过压阈值，阈值以精确的2.5V参考为中心，具有与窗口宽度成比例的输入滞后，可实现精确、无干扰操作
品牌名称: TI(德州仪器)
商品型号: UC1903J883B
商品编号: C5218986
商品封装: CDIP(J)-18
包装方式: 管装
商品毛重: 81.366667克(g)

商品参数

商品概述

UC1903系列四路电源和线路监测集成电路，可对最多四路持续监测的电压电平的欠压和过压条件做出响应。内置一个运算放大器反相器，允许至少一路监测电平为负电压。带有独立的线路/开关检测输入，可提供线路或其他电源故障的早期预警。这些器件的故障窗口调整电路可轻松实现欠压和过压阈值编程。阈值以精度2.5-V基准为中心，输入迟滞随窗口宽度缩放，可实现无毛刺的精确工作。基准输出引脚允许检测输入故障窗口通过简单的电阻分压独立缩放。这些器件的三个开集电极输出激活时可吸入超过30mA的负载电流。欠压和过压输出会在用户定义的单独延迟后，分别对相应故障条件做出响应。第三个输出在任何故障条件下激活，包括欠压、过压、线路/开关故障以及输入电源欠压，该输出的关断状态表示“电源正常”状态。还额外集成了一个未分配功能的通用运算放大器，该放大器能够输出20mA的输出电流，可用于多种辅助功能，包括当2.5-V输出用作系统基准时，对反馈误差信号进行检测和放大。这些器件工作在8-V至40-V的输入电源范围，典型待机电流仅为7mA。

商品特性

可输入监测最多四路独立电源电压电平
内置反相器，可用于检测负电源电压
线路/开关检测输入，可提供电源故障早期预警
可编程欠压和过压故障阈值，带有比例迟滞
精度2.5-V基准
可用于辅助功能的通用运算放大器
三个大电流开集电极输出，电流大于30mA，分别指示过压、欠压和电源正常状态
8-V 至 40-V 电源工作，待机电流7mA

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	8V~40V
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	1.8V
	受监控电压数	4
	工作温度	-55℃~+125℃
	静态电流(Iq)	7mA
