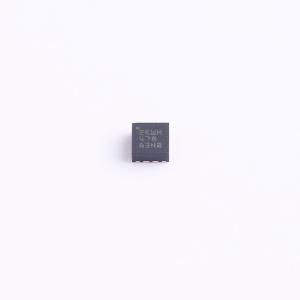

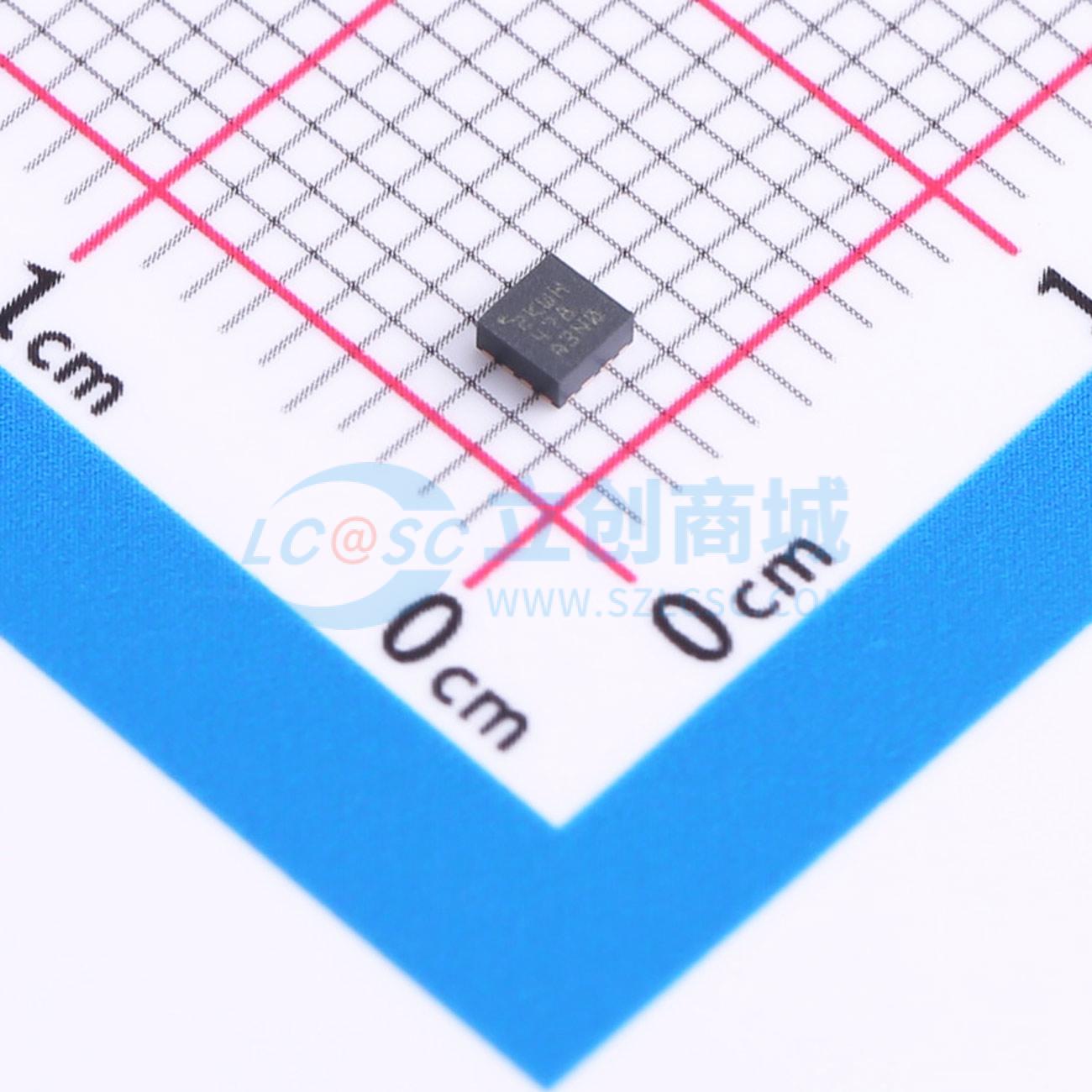

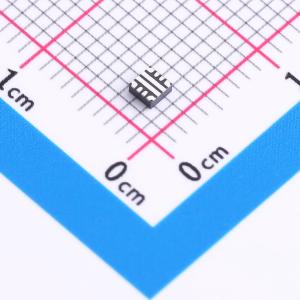

温馨提醒：图片仅供参考，商品以实物为准

TPS259814ARPWR

2.7V至16V、10A、6mΩ电子保险丝，具有瞬态过流消隐计时器

描述: TPS25981 具有瞬态过流消隐计时器的 2.7V 至 16V、10A、6mΩ 电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS259814ARPWR
商品编号: C5219029
商品封装: VQFN-10
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TPS25981xx 系列电子保险丝是采用小型封装的高度集成电路保护和电源管理解决方案。这些器件只需很少的外部元件即可提供多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。可以使用单个外部电容器来调节输出压摆率和浪涌电流。通过在输入超过可调过压阈值时切断输出，可以保护负载免受输入过压情况的影响。此类器件通过主动限制电流（启动期间）或断开电路（稳态期间）来响应输出过载。调节过流保护阈值以及瞬态过流消隐计时器。电流限制控制引脚还用作模拟负载电流监测器。器件采用 2mm × 2mm 10 引脚 HotRod™ QFN 封装，旨在改善热性能并减小系统尺寸。此类器件的额定工作结温范围为 –40℃ 至 +125℃。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

商品特性

宽工作输入电压范围:2.7V 至 16V
最大值为 20V
低导通电阻集成FET，典型值 RON = 6 mΩ
快速过压保护
可调节过压锁定 (OVLO)，响应时间典型值为 1.2 μs
过流保护，带有负载电流监测器输出 (ILM)
断路器响应，可调节阈值 (ILIM) 范围 1.5A - 11A
ILIM > 5A 时精度为 ±10%
可调瞬态消隐计时器 (ITIMER)，支持高达 2×ILIM 的峰值电流
输出负载电流监控精度:±10% (IOUT ≥ 3A)
通过快速跳变响应实现短路保护
响应时间典型值为 640 ns，支持可调节(2×ILIM)和固定阈值
提供具有可调节欠压锁定阈值 (UVLO) 的高电平有效使能输入
提供具有可调节欠压锁定阈值 (UVLO) 的低电平有效使能输入
可调节的输出压摆率控制 (dVdt)
可选择驱动外部 FET 以在禁用/关闭状态下实现反向电流阻断
过温保护
快速输出放电
数字输出:电源正常 (PG) 和故障指示 (FLT)
UL2367 认证（正在申请中）
IEC 62368 CB 认证（正在申请中）
小尺寸封装:QFN 2mm × 2mm，0.45mm 间距

应用领域

光学模块
服务器/PC 主板/附加卡
企业路由器/数据中心交换机
工业 PC
UHDTV

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	阈值电压	-
	触发电流	1.5A~11A
	工作电压	2.7V~16V
	复位电压(Vreset)	-
	安装方式	表面安装

	属性	参数值
	拉电流(IOH)	-
	灌电流(IOL)	-
	导通电阻(RDS(on))	8.4mΩ
	工作温度	-40℃~+125℃
	长度	2mm
	宽度	2mm
	高度	1mm
	功能特性	热保护；过流保护；欠压锁定；短路保护
