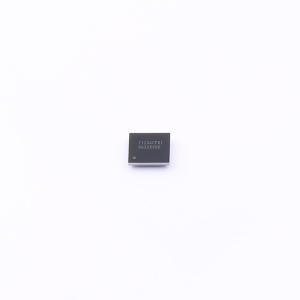

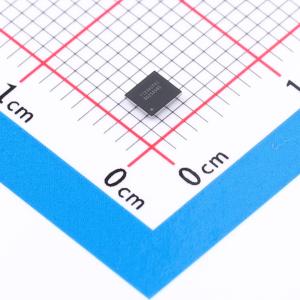

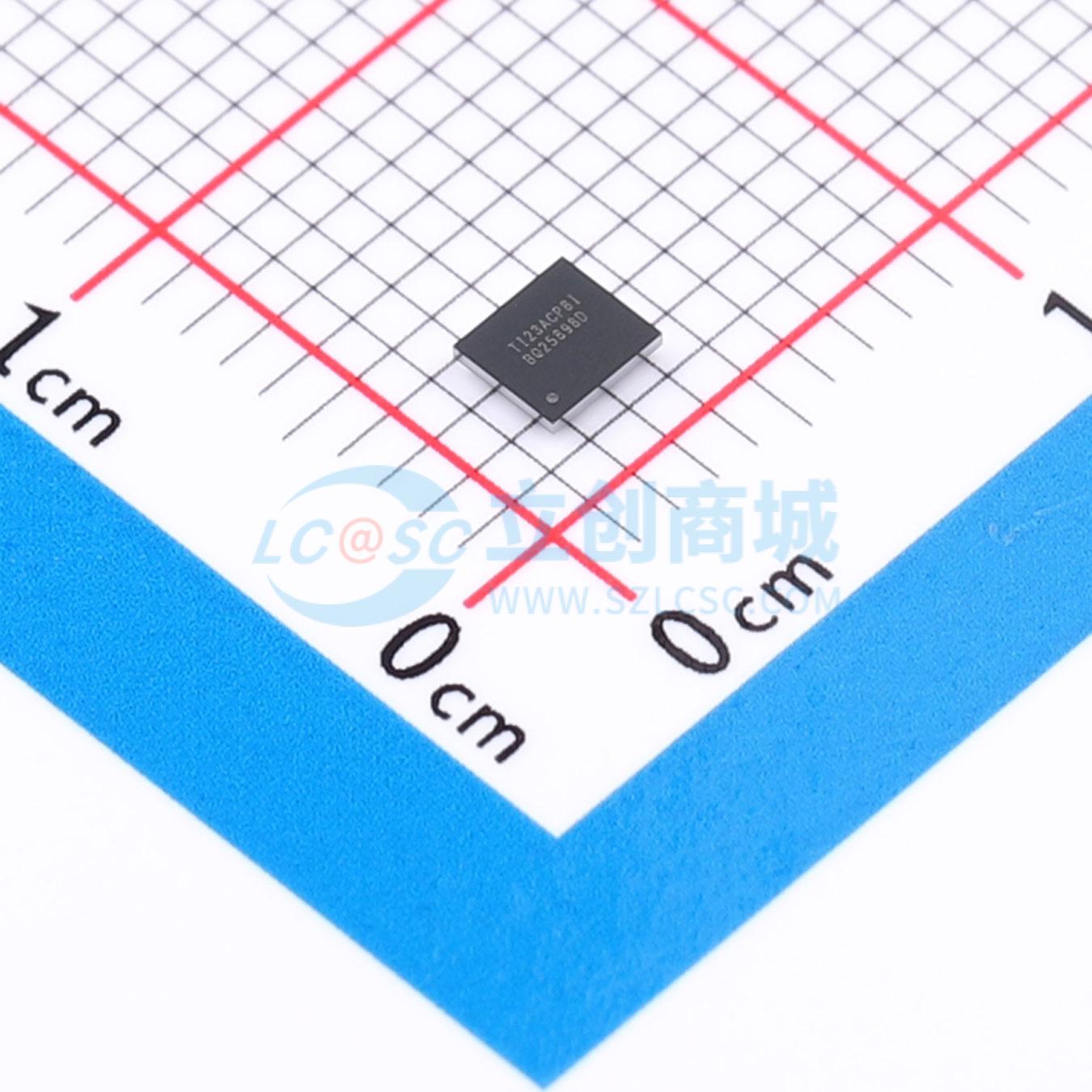

BQ25898DYFFR
具有电源路径和 HVDCP 的 I2C 单节 4A 降压电池充电器
- 描述
- BQ25898D 具有电源路径和 HVDCP 的 I2C 单节 4A 降压电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25898DYFFR
- 商品编号
- C5219078
- 商品封装

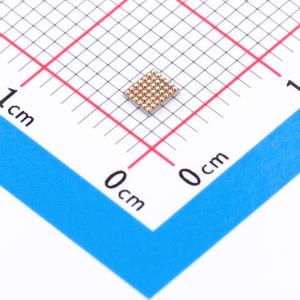

- DSBGA-42(2.5x2.8)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.9V~14V | |
| 最大充电电流 | 4.032A | |
| 充电饱和电压 | 4.208V | |
| 放电截止电压 | 2.15V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 12uA | |
| 接口类型 | I2C |
商品概述
bq25898 和bq25898D 是适用于锂离子电池和锂聚合物电池的高度集成型4A 开关模式电池充电管理和系统电源路径管理器件。该器件支持高输入电压快速充电。 其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。具有充电和系统设置的 I²C 串行接口使得此器件成为一个真正的灵活解决方案。 bq25898/98D 是一款适用于单节锂离子电池和锂聚合物电池的高度集成型4A 开关模式电池充电管理和系统电源路径管理器件。该器件支持高输入电压快速充电,适用于各类智能手机、平板电脑和便携式设备。其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。该器件还集成了输入电流优化器(ICO) 和电阻补偿(IRCOMP),从而为电池提供最大充电功率。该解决方案在系统和电池之间高度集成输入反向阻断场效应晶体管(FET)(RBFET,Q1)、高侧开关FET(HSFET,Q2)、低侧开关FET(LSFET,Q3)以及电池FET(BATFET、Q4)。它还集成了自举二极管以进行高侧栅极驱动和电池监视,从而简化系统设计。具有充电和系统设置的 I²C 串行接口使得此器件成为一个真正的灵活解决方案。 该器件支持多种输入源,包括标准USB 主机端口、USB 充电端口以及兼容USB 的可调节高电压适配器。为支持通过可调节高电压适配器进行快速充电,bq25898D 提供了MaxCharge握手支持(使用 D+/D- 引脚和DSEL 引脚)以进行USB 开关控制。此外,bq25898D 和bq25898 还提供有相应的接口,以支持采用输入电流脉冲协议的可调节高电压适配器。为了设定默认输入电流限值,器件使用内置USB 接口(bq25898D) 或者从系统检测电路(如USB PHY 器件)(bq25898) 中获取结果。该器件符合USB 2.0 和USB 3.0 电源规范,具有输入电流和电压调节功能。此外,输入电流优化器(ICO) 还能够检测输入源未发生过载时的最大功率点。该器件还具有高达2.4A的限流能力,能够为VBUS 提供5V(4.5V - 5.5V 可调节)电压,符合USB On-the-Go (OTG) 运行功率额定值规范。 电源路径管理将系统电压调节为稍稍高于电池电压,但是又不会下降到低于3.5V 最小系统电压(可编程)。借助于这个特性,即使在电池电量完全耗尽或者电池被拆除时,系统也能保持运行。当达到输入电流限值或电压限值时,电源路径管理自动将充电电流减少为0。随着系统负载持续增加,电源路径在满足系统电源需求之前将电池放电。这种工作方式可防止输入源发生过载。 此器件在无需软件控制情况下启动并完成一个充电周期。它自动检测电池电压并通过三个阶段为电池充电:预充电、恒定电流和恒定电压。在充电周期的末尾,当充电电流低于在恒定电压阶段中预设定的限值时,充电器自动终止。当整个电池下降到低于再充电阈值时,充电器将自动启动另外一个充电周期。 此充电器提供针对电池充电和系统运行的多种安全特性,其中包括电池负温度系数热敏电阻监视、充电安全定时器和过压/过流保护。当结温超过 120℃(可设定)时,热调节减少充电电流。STAT 输出报告充电状态和任何故障条件。PG 输出(bq25898) 指示电源是否正常。当故障发生时,INT 会立即通知主机。 该器件还提供了一个7 位模数转换器(ADC),用于监视充电电流和输入/电池/系统(VBUS、BAT、SYS、TS)电压。QON 引脚提供BATFET 使能/复位控制,以使器件退出低功耗出厂模式或完全系统复位功能。 这些器件采用42 焊球、2.8mm×2.5mm DSBGA 封装。
商品特性
- 高效率4A、1.5MHz 开关模式降压充电器,充电效率高达 92%(3A 充电电流下)和91%(4A 充电电流下),针对高电压输入(9V/12V) 进行了优化,低功耗PFM 模式,适用于轻负载操作
- USB On-the-Go (OTG),可调输出电压范围为
- 可选 500KHz/1.5MHz 升压转换器,输出电流高达2.4A
- 5V、1A 输出电流时升压效率为 94%
- 精确的断续模式过流保护
- 单个输入,支持USB 输入和可调高压适配器
- 支持3.9V 至14V 输入电压范围
- 输入电流限制(100mA 至3.25A,分辨率为50mA),支持USB2.0、USB3.0 标准和高压适配器
- 通过输入电压限制(最高14V)实现最大功率跟踪,适用于各类适配器
- 自动检测USB SDP、CDP、DCP 以及非标准适配器(bq25898)
- 可编程的 D+/D- 驱动器,用于非标准适配器握手
- 远程电池感测
- 输入电流优化器(ICO),无需过载适配器即可最大限度提高输入功率
- 借助5mΩ 电池放电金属氧化物半导体场效应晶体管(MOSFET) 实现最高电池放电效率,放电电流高达9A
- 高集成度,包括所有MOSFET、电流感测和环路补偿
- 12μA 低电池泄漏电流,支持运输模式
- 高精度±0.5% 充电电压调节,±5% 充电电流调节,±7.5% 输入电流调节
- 安全用于充电模式和升压模式的电池温度感测
- 热调节和热关断
- 采用 2.8mm×2.5mm 42 焊球芯片尺寸球状引脚栅格阵列(DSBGA) 封装
应用领域
- 智能手机
- 平板电脑
- 便携式网络设备
