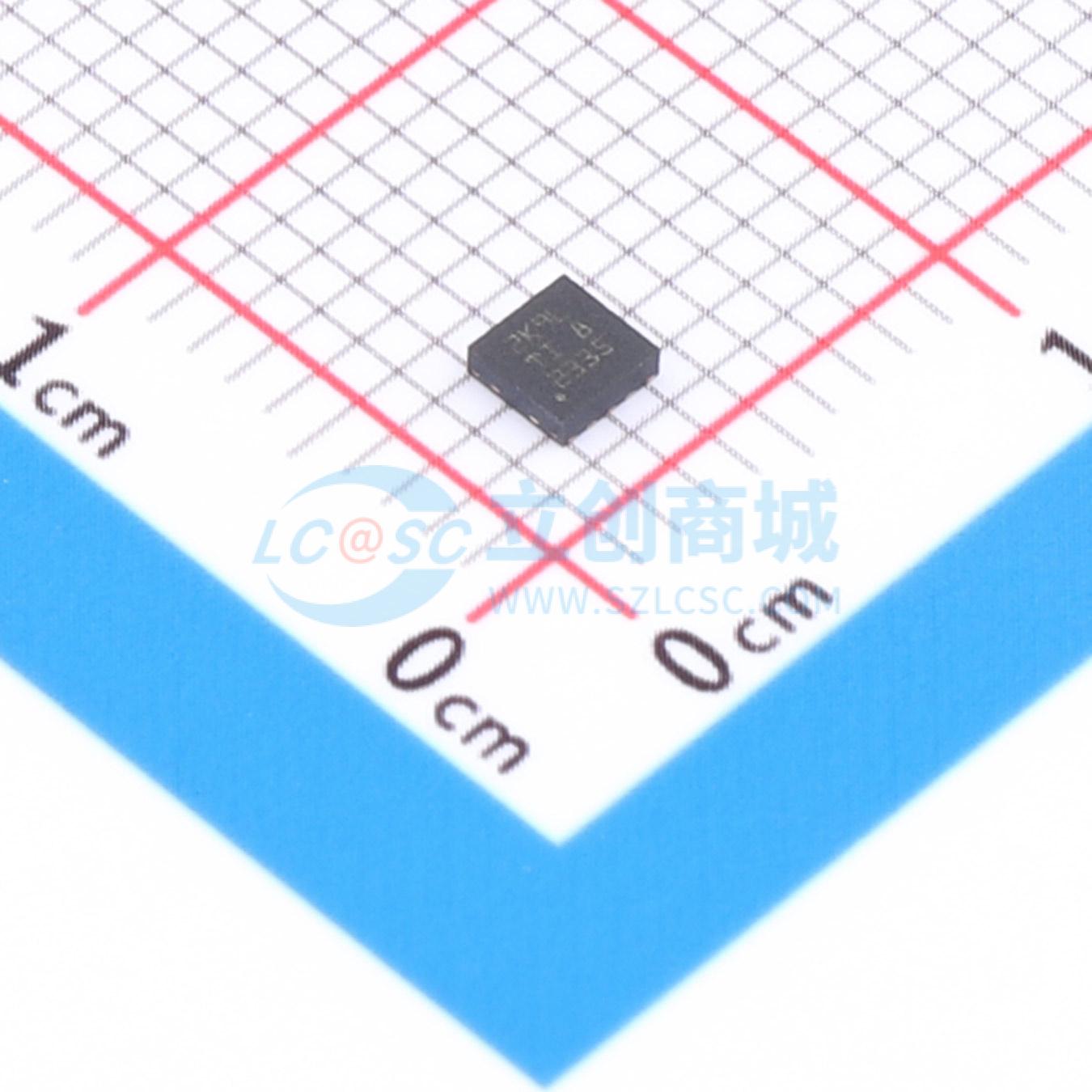

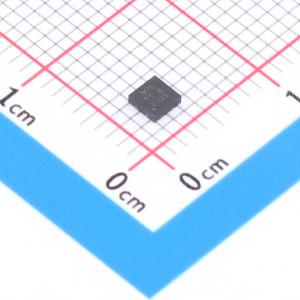

温馨提醒：图片仅供参考，商品以实物为准

TPS37F010122DSKR

具有超低静态电流和延时功能的 65V 窗口监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS37 具有超低静态电流和延时功能的 65V 窗口监控器
品牌名称: TI(德州仪器)
商品型号: TPS37F010122DSKR
商品编号: C5218898
商品封装: WSON-10(2.5x2.5)
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

TPS37 是一系列宽输入范围和低静态电流窗口监控器，用于快速检测过压 (OV) 和欠压 (UV) 条件。每个器件都包括一个精密内部基准、两个独立且可配置的电压比较器和集成电阻分压器。TPS37 可以直接连接到并监控各种工业应用中的 12V/24V 电源轨，包括工厂自动化、电机驱动器、楼宇自动化等应用。SENSE 引脚上的内置迟滞可在监测电源电压轨时防止出现错误的复位信号。

通过单独的 VDD 和 SENSE 引脚，可实现高可靠性系统所需的冗余。SENSE 已从 VDD 去耦，可以监控高于和低于 VDD 的电压。SENSE 引脚的高阻抗输入支持使用可选的外部电阻器。通过 CTSx 和 CTRx 引脚，可以对 RESET 信号的上升沿和下降沿进行延迟调整。此外，CTSx 可忽略受监控电压轨上的电压干扰，从而充当去抖动器；CTRx 具有手动复位 (MR) 的作用，可用于强制系统复位。

TPS37 采用 WSON 或 SOT-23 封装。根据 IEC60664 中的指南，中心垫片是不导电的，以增加 VDD 和 GND 之间的爬电距离。TPS37 的工作温度范围为 –40°C 至 +125°C TA。

商品特性

宽电源电压范围：2.7V 至 65V
SENSE 和 RESET 引脚为 65V 等级
低静态电流：1μA（典型值）
灵活而广泛的电压阈值选项
内置迟滞 (VHYS) 百分比选项：2% 至 13%（阶跃 1%）固定选项：VTH<8V = 0.5V、1.5V、2V、2.5V
可编程复位延时时间：10nF = 12.8ms、10μF = 12.8s
可编程检测延时时间：10nF = 1.28ms、10μF = 1.28s
手动复位 (MR) 特性
输出复位锁存特性
输出拓扑：开漏或推挽

应用领域

模拟输入模块 CPU（PLC 控制器）
伺服驱动器控制模块
伺服驱动器功率级模块
伺服驱动器功能安全模块
HVAC 阀门和传动器控制

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	复位有效电平	低电平有效
	阈值电压	800mV

	属性	参数值
	受监控电压数	2
	手动复位	有
	看门狗定时器	无
	复位超时	12.8ms
	工作温度	-40℃~+125℃@(Ta)
