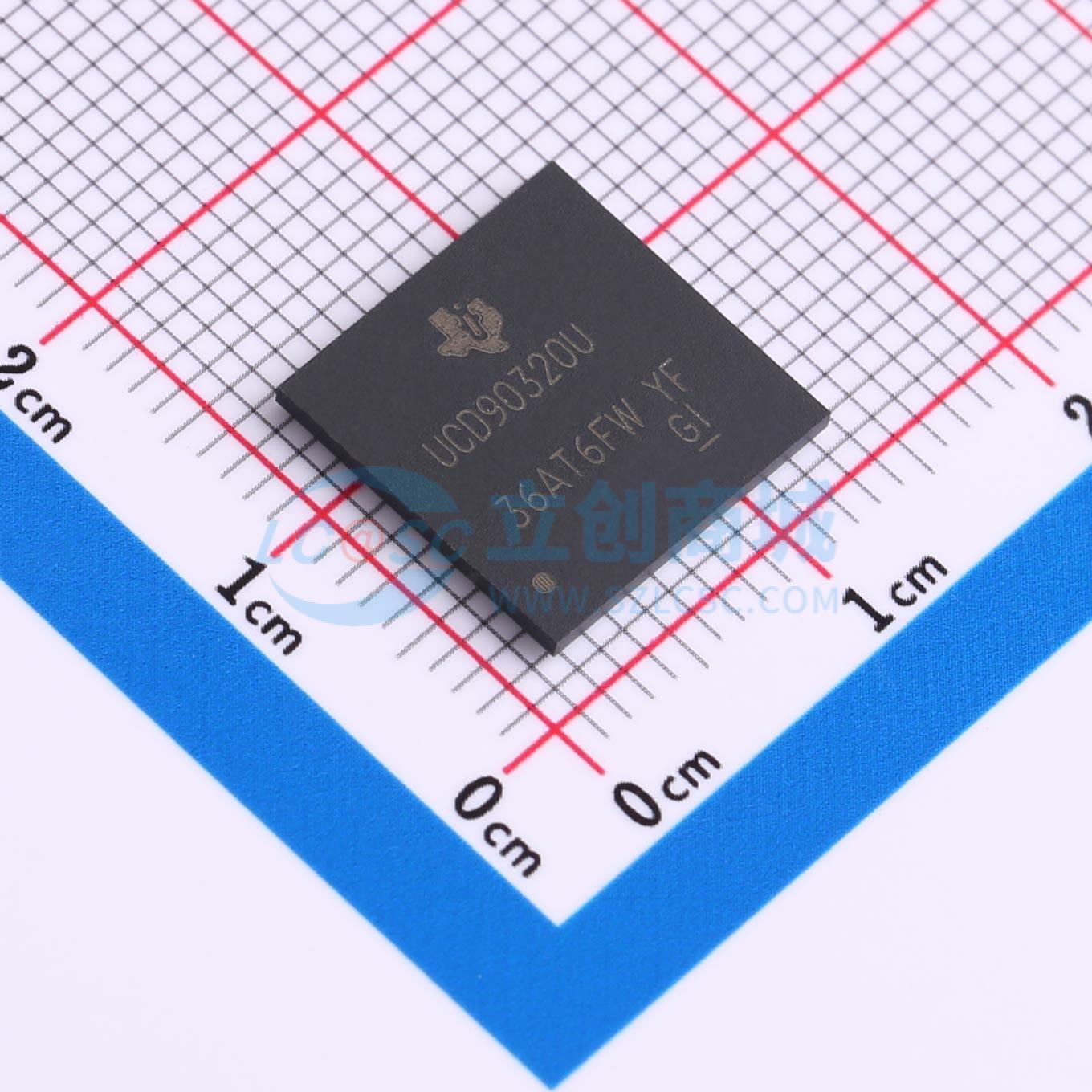

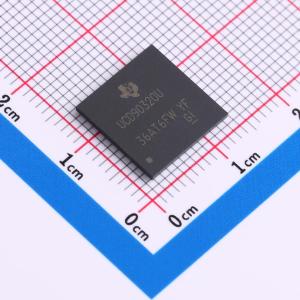

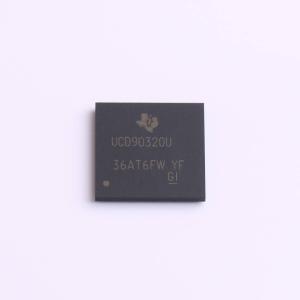

UCD90320UZWSR

具有 SEU 检测功能的 32 轨 PMBus 电源序列发生器和系统管理器

描述: UCD90320U 器件是32 轨PMBus可寻址电源序列发生器和系统管理器，采用 0.8mm 间距BGA 封装。采用ULA 塑封材料减少由阿尔法粒子造成的软错误。该器件可通过扫描用户配置SRAM 检测单粒子翻转(SEU)。两种特性都可以为应用提供更高的可靠性提供足够的间距。24 条集成ADC 通道(AMONx) 监视电源电压、电流和温度。在84 个GPIO 引脚中，8 个可用作数字监视器(DMONx)，32 个可支持电源(ENx)，24 个用于裕量调节(MARx)，16 个用于逻辑GPO，32 个GPI 用于级联和系统功能。32 个ENx 引脚和16 个LGPOx 引脚可配置为电平有效驱动或开漏输出。非易失性事件记录功能可在电源断电后保存故障事件。黑盒故障记录功能会在首次发生故障后保存所有电源轨和I/O 引脚的状态。凭借级联功能，通过一条SYNC_CLK 引脚连接即可轻松管理多达128 个电压轨。FAULT 引脚可以协调级联器件，使其对故障做出同步响应。引脚选择电源轨状态功能使用多达3 个GPI 控制多达八个用户定义的电源状态。这些状态可实现高级配置和电源接口(ACPI) 规范中列出的系统低功耗模式。TI Fusion Digital Power设计软件是一款基于PC 的直观图形用户界面(GUI)，可对所有系统工作参数进行配置、存储和监视。
品牌名称: TI(德州仪器)
商品型号: UCD90320UZWSR
商品编号: C5218871
商品封装: NFBGA-169(12x12)
包装方式: 编带
商品毛重: 0.606173克(g)

商品参数

商品概述

UCD90320U 器件是32 轨PMBus可寻址电源序列发生器和系统管理器，采用 0.8mm 间距BGA 封装。采用ULA 塑封材料减少由阿尔法粒子造成的软错误。该器件可通过扫描用户配置SRAM 检测单粒子翻转(SEU)。两种特性都可以为应用提供更高的可靠性提供足够的间距。 24 条集成ADC 通道(AMONx) 监视电源电压、电流和温度。在84 个GPIO 引脚中，8 个可用作数字监视器(DMONx)，32 个可支持电源(ENx)，24 个用于裕量调节(MARx)，16 个用于逻辑GPO，32 个GPI 用于级联和系统功能。 32 个ENx 引脚和16 个LGPOx 引脚可配置为电平有效驱动或开漏输出。非易失性事件记录功能可在电源断电后保存故障事件。黑盒故障记录功能会在首次发生故障后保存所有电源轨和I/O 引脚的状态。凭借级联功能，通过一条SYNC_CLK 引脚连接即可轻松管理多达128 个电压轨。 FAULT 引脚可以协调级联器件，使其对故障做出同步响应。引脚选择电源轨状态功能使用多达3 个GPI 控制多达八个用户定义的电源状态。这些状态可实现高级配置和电源接口(ACPI) 规范中列出的系统低功耗模式。 TI Fusion Digital Power设计软件是一款基于PC 的直观图形用户界面(GUI)，可对所有系统工作参数进行配置、存储和监视。

商品特性

超低阿尔法(ULA) 塑封料可减少由阿尔法粒子造成的软错误
单粒子翻转(SEU) 检测
可对24 个电压轨和8 个数字轨进行排序、监视和裕度调节
过压(OV)、欠压(UV)、过流(OC)、欠流(UC)、过热、超时以及通用输入(GPI) 触发的故障
提供灵活的排序开启/关闭相关性、延时、布尔逻辑和通用输入输出(GPIO) 配置以支持复杂的排序应用
四个适用于自适应电压识别(AVID) 稳压器的电源轨配置文件
高精度闭环裕度调节
主动微调功能，可改善电源轨输出电压精度
高级非易失性事件记录功能，可协助系统调试
单一事件故障记录（100 个条目）
峰值记录
黑盒故障记录，用于在首次发生故障时保存所有电源轨和I/O 引脚的状态
可轻松级联多达4 个电源序列发生器并加以协调以提供故障响应
可编程的看门狗定时器和系统复位

应用领域

工业和自动测试设备(ATE)
电信及网络设备
服务器和存储系统
需要对多个电源轨进行排序和监视的系统

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	3.15V~3.63V
	复位有效电平	低电平有效
	阈值电压	-

	属性	参数值
	受监控电压数	32
	看门狗定时器	有
	复位超时	11.5ms
	工作温度	-40℃~+85℃@(Tj)
	静态电流(Iq)	54.9mA
