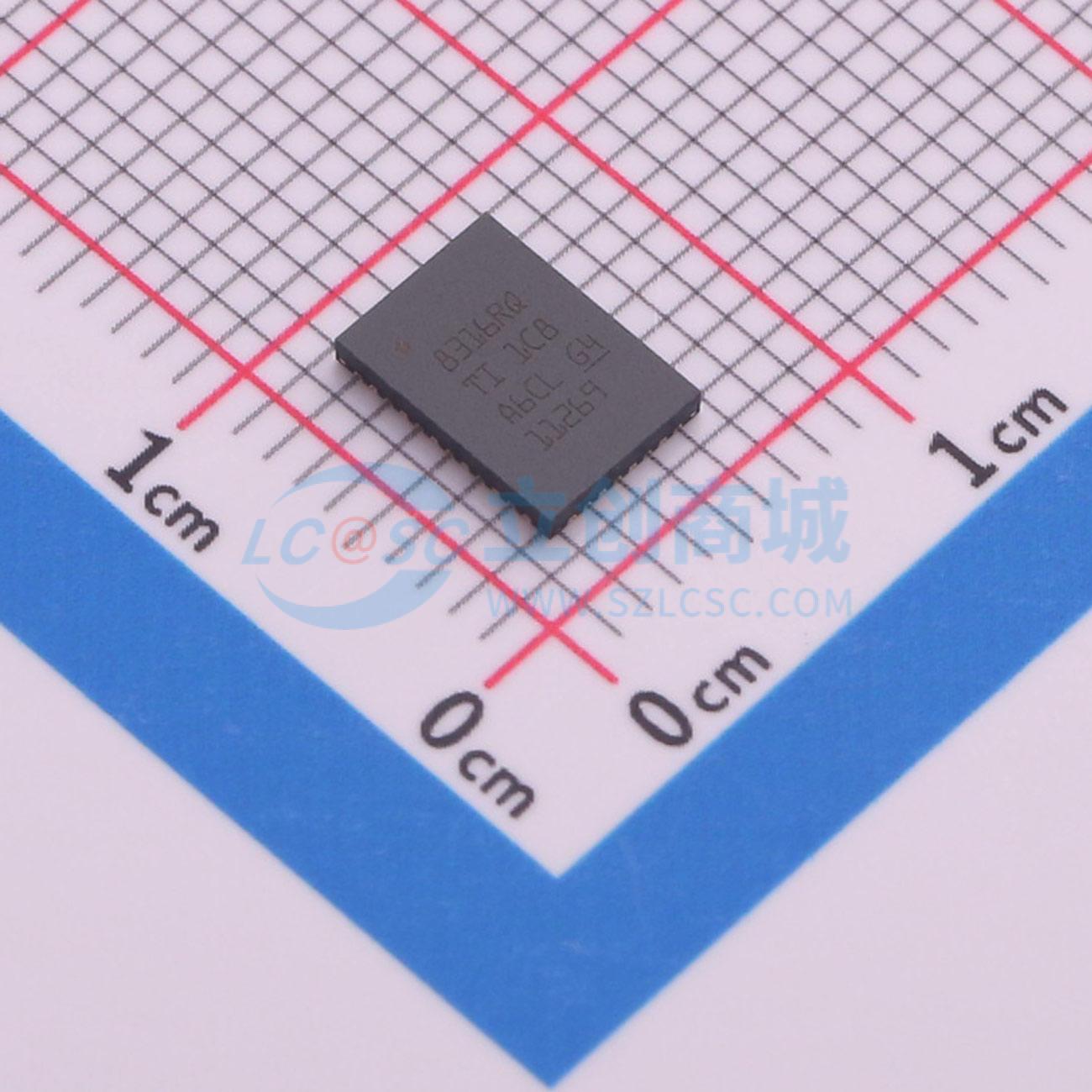

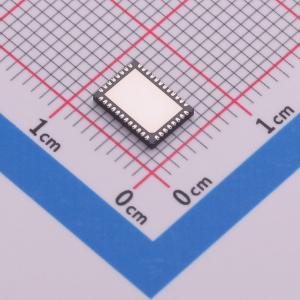

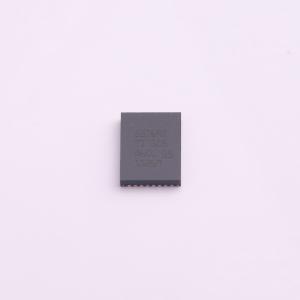

温馨提醒：图片仅供参考，商品以实物为准

DRV8316RQRGFRQ1

8A 具有集成电流检测功能的汽车类三相电机驱动器 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8316-Q1 具有集成电流检测功能、最大电压为 40V、峰值电流为 8A 的汽车级三相电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8316RQRGFRQ1
商品编号: C5218859
商品封装: VQFN(RGF)-40
包装方式: 编带
商品毛重: 0.1795克(g)

商品参数

商品概述

DRV8316-Q1为要驱动高达40W的12V无刷直流电机的客户提供了一种单芯片功率级解决方案。DRV8316-Q1集成了三个1/2-H电桥，具有40V的最大电压和95mΩ（高侧加低侧）的RDS(ON)，可提供大功率驱动能力。通过集成电流检测功能完成检测，无需外部电流检测电阻器。可调降压稳压器和LDO的电源管理性能为器件生成必要的电压轨，可用于为外部电路供电。DRV8316-Q1实现了6x或3x PWM控制方案，可用于使用外部微控制器实施有传感器或无传感器磁场定向控制 (FOC)、正弦控制或梯形控制。DRV8316-Q1能够驱动高达200kHz的PWM频率。该控制方案可通过硬件引脚或寄存器设置进行高度配置，范围涵盖从电机电流限制行为到故障响应。DRV8316-Q1集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统。

商品特性

AEC-Q100符合汽车应用要求，温度等级1:–40℃ ≤ TA ≤ 125℃
三相BLDC电机驱动器
4.5V 至 35V工作电压，最大值40V
高输出电流能力:8A峰值
低MOSFET导通状态电阻，TA=25℃时，RDS(ON) (HS + LS) 为95mΩ
低功耗睡眠模式，1.5μA（VVM=24V，TA=25℃）
多种控制接口选项，支持6x PWM控制接口和3x PWM控制接口
支持高达200kHz的脉宽调制（PWM）频率，以支持低电感电机
逐周期电流限制
集成内置电流检测，无需外部电流检测电阻器
硬件或 5MHz 16位 SPI 接口
支持 1.8V、3.3V 和 5V 逻辑输入
内置 3.3V (5%)、30mA LDO 稳压器
内置 3.3V/5V、200mA 降压稳压器
延迟补偿减少占空比失真
整套集成保护特性，包含电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、过流保护 (OCP)、热警告和热关机 (OTW/OTSD)、故障条件指示引脚 (nFAULT)、可选择通过 SPI 接口进行故障诊断

应用领域

无刷直流 (BLDC) 电机模块
机械激光
小型汽车风扇和泵
汽车传动器

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	输出电流	-
	峰值电流	8A

	属性	参数值
	工作电压	-
	导通电阻	95mΩ
	静态电流(Iq)	-
	接口类型	SPI
	工作温度	-40℃~+125℃
	功能特性	-
