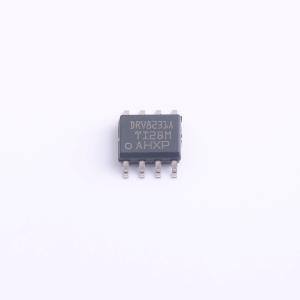

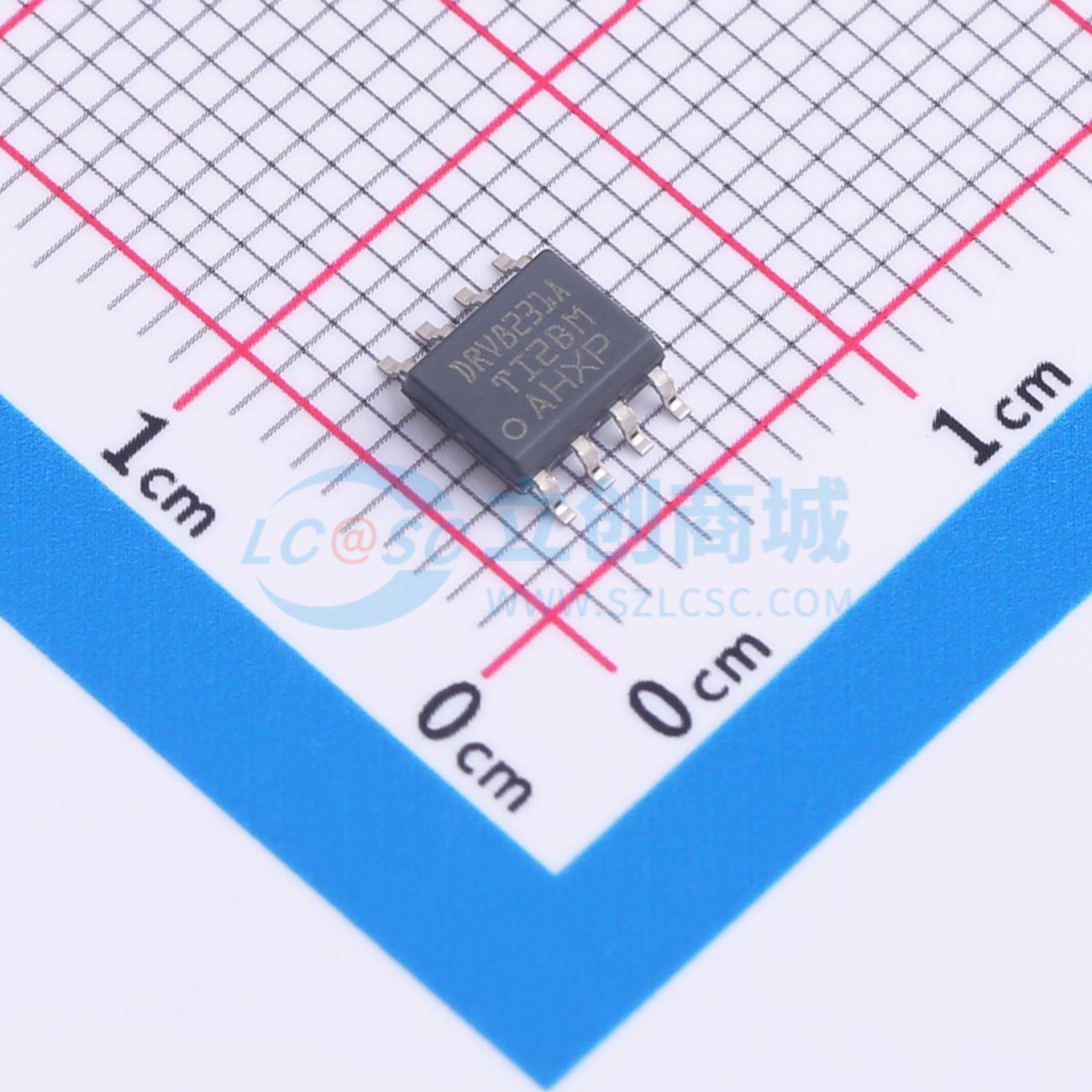

DRV8231ADDAR

DRV8231A 器件是一个具有 N 沟道 H 桥、电荷泵、电流检测反馈、电流调节和保护电路的集成电机驱动器。电荷泵通过支持 N 沟道 MOSFET 半桥和 100% 占空比驱动提升效率。 IPROPI 引脚上的内部电流镜架构实现电流检测和调节。这样就无需大型电源分流电阻，因而可以节省电路板面积并降低系统成本。借助 IPROPI 电流检测输出，微控制器可以检测电机失速或负载条件变化。外部电压基准引脚 VREF 可以确定启动过程和失速事件中电流调节的阈值，而无需微控制器交互。 低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、输出过流和器件过热。 DRV8231A 所属的器件系列具有引脚对引脚、可扩展 RDS(on) 和电源电压选项，可支持不同负载和电源轨，并尽可能减少设计改动。

The DRV8231A is an 8-pin device for driving brushed DC motors from a 4.5-V to 33-V supply rail. Two logic inputs control the H-bridge driver, which consists of four N-channel MOSFETs that have a typical RDS(on) of 600 mΩ (including one high-side and one low-side FET). A single power input, VM, serves as both device power and the motor winding bias voltage. The integrated charge pump of the device boosts VM internally and fully enhances the high-side FETs. Motor speed can be controlled with pulse-width modulation at frequencies between 0 to 200 kHz. The device enters a low-power sleep mode by bringing both inputs low. The DRV8231A also integrates current sense feedback to a microcontroller using current mirrors on the low-side power MOSFETs. The IPROPI pin sources a small current that is proportional to the current in the MOSFETs. This current can be converted to a proportional voltage using an external resistor (RIPROPI).

• N 沟道 H 桥有刷直流电机驱动器
• 4.5V 至 33V 工作电源电压范围
• 高输出电流能力：3.7A 峰值
• PWM 控制接口支持 1.8V、3.3V 和 5V 逻辑输入
• 适用于失速检测的集成 IPROPI 电流检测和电流调节
• 低功耗睡眠模式，在 V_VM = 24V，T_J = 25°C 时，小于 1μA
• 小型封装和外形尺寸：带 PowerPAD 的 8 引脚 WSON 封装，2.0mm×2.0mm；带 PowerPAD 的 8 引脚 HSOP 封装，4.9mm×6.0mm
• 集成型保护特性：VM 欠压锁定 (UVLO)；自动恢复过流保护 (OCP)；热关断 (TSD)

• 打印机
• 扫地机器人
• 洗衣机和烘干机
• 咖啡机
• POS 打印机
• 电表
• ATM（自动柜员机）
• 呼吸机
• 外科手术设备
• 电子病床和床控制器
• 健身器
