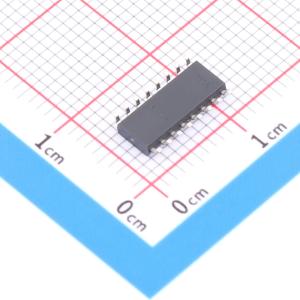

温馨提醒：图片仅供参考，商品以实物为准
SN75374DR
四路MOSFET驱动器
- 描述
- SN75374 具有 2 个与非门输入（每个输出各一个）的 10mA/40mA 4 通道栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75374DR
- 商品编号
- C5218808
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 4 | |
| 灌电流(IOL) | 10mA | |
| 拉电流(IOH) | 100uA | |
| 工作电压 | 5V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 40ns | |
| 传播延迟 tpHL | 30ns | |
| 工作温度 | 0℃~+70℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
商品概述
SN75374是一款四输入与非门接口电路，旨在通过TTL输入驱动功率MOSFET。它能提供高速驱动大电容负载所需的高电流和高电压。 当VCC3比VCC2高约3 V时，输出可非常接近VCC2电源轨进行切换。当源电压要求较低时，VCC3也可直接连接到VCC2。
