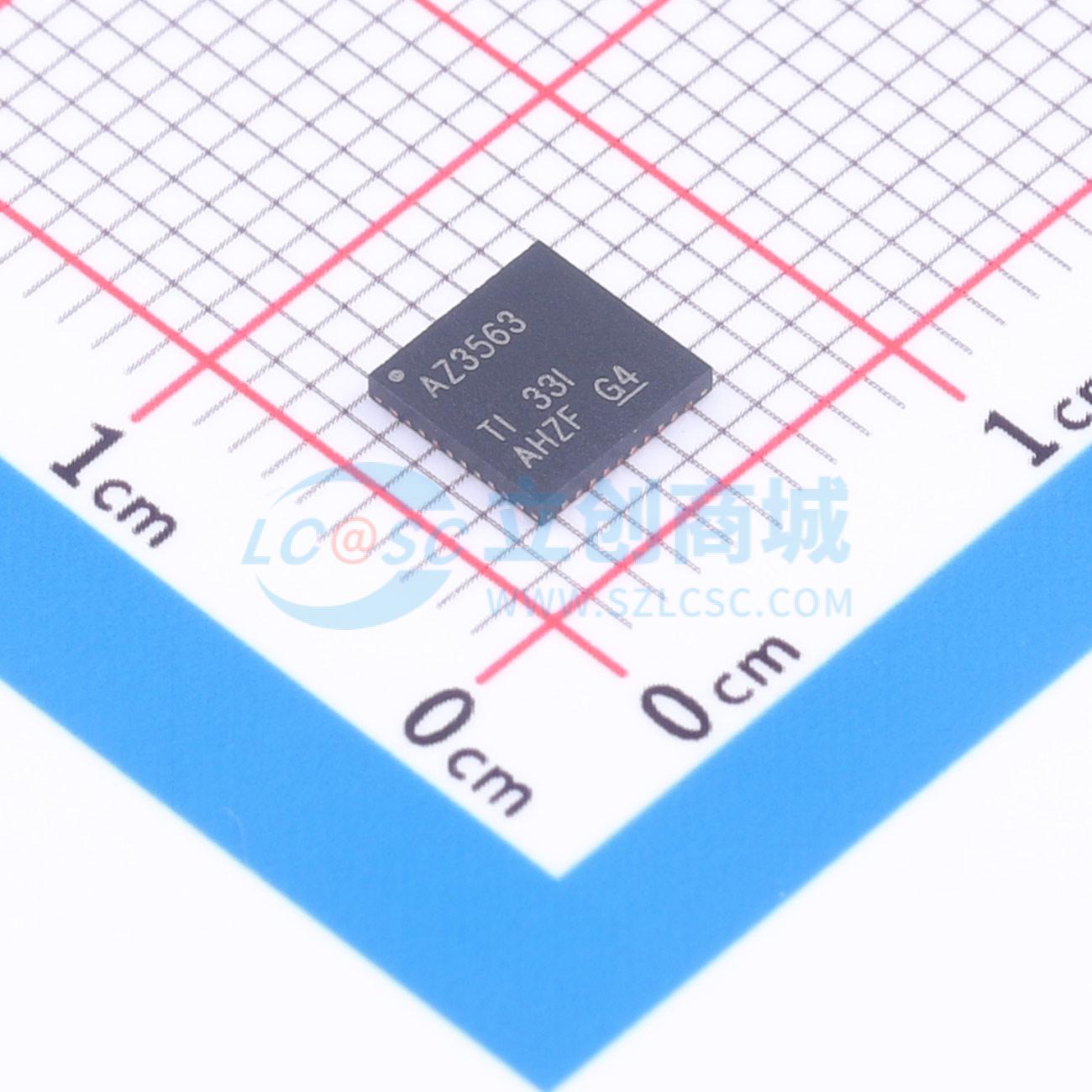

温馨提醒：图片仅供参考，商品以实物为准

ADC3563IRSBR

单通道、16 位、65MSPS、低噪声、超低功耗 ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 16位、10MSPS至65MSPSADC，本底噪声：-158dBFS/Hz，低功耗：77mW(10MSPS)至122mW(65MSPS)，高速控制环路受益于只有一个时钟的低延迟。
品牌名称: TI(德州仪器)
商品型号: ADC3563IRSBR
商品编号: C5215334
商品封装: WQFN-40(5x5)
包装方式: 编带
商品毛重: 0.566667克(g)

商品参数

	属性	参数值
	信噪比	82dB
	时钟/振荡器	外置
	时钟频率(fc)	500kHz~65MHz
	基准电压源	内置；外置
	可变增益	不支持
	ADC架构	-
	静态电流	-
	功能特性	同步触发；自动校准
	微分非线性	0.85LSB

商品概述

ADC3561、ADC3562、ADC3563 (ADC356x) 系列器件是低噪声、超低功耗、16 位、10MSPS 至 65MSPS 高速模数转换器 (ADC)。这些器件可实现低功耗，噪声频谱密度为 –158dBFS/Hz，并提供出色的线性度和动态范围。ADC356x 器件可提供出色的直流精度以及中频采样支持，因此非常适合各种应用。高速控制环路受益于只有一个时钟的低延迟。该 ADC 在 65MSPS 下的功耗仅为 122mW，功耗随采样率减小而迅速降低。 ADC356x 使用串行 LVDS (SLVDS) 接口输出数据，可更大限度减少数字互连的次数。该器件提供双通道、单通道和半通道选项。ADC356x 和 ADC358x 属于引脚对引脚兼容系列，具有 16 位和 18 位分辨率和不同的速度等级。这些器件采用 40 引脚 QFN 封装 (5mm × 5mm)，支持 –40°C 至 +105°C 的工业级工作温度范围。

商品特性

16 位、10MSPS 至 65MSPS ADC
本底噪声：-158dBFS/Hz
低功耗：77 mW (10 MSPS) 至 122 mW (65 MSPS)
延迟：1 个时钟周期（1 线 SLVDS）
指定的 16 位，无丢码
INL：±3LSB；DNL：±0.7LSB
基准：外部或内部
输入带宽：900MHz (3dB)
工业温度范围：-40°C 至 +105°C
片上双频带数字滤波器（可选）
2 倍、4 倍、8 倍、16 倍、32 倍抽取率
32 位 NCO
串行 LVDS 数字接口（2 线、1 线和 1/2 线）
小尺寸: 40 引脚 WQFN 5mm×5mm 封装
频谱性能 (fIN = 10MHz)：
SNR：81.9dBFS
SFDR：95dBc HD2、HD3
SFDR：100dBFS 最严重毛刺

应用领域

高速数据采集
工业监控
软件定义无线电
电能质量分析仪
源测量单元 (SMU)
通信基础设施
频谱分析仪
控制环路
仪表
成像
光谱分析
雷达
声纳

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	16
	采样率	65MHz
	通道数	1
	工作电压	1.75V~1.85V
	接口类型	LVDS
	差分输入	是
	积分非线性	3LSB
	工作温度	-40℃~+105℃
