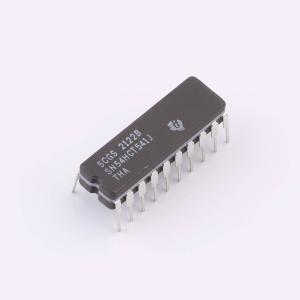

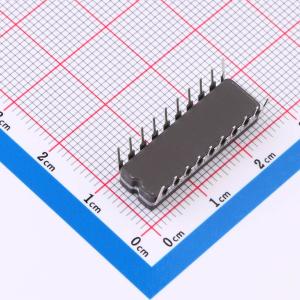

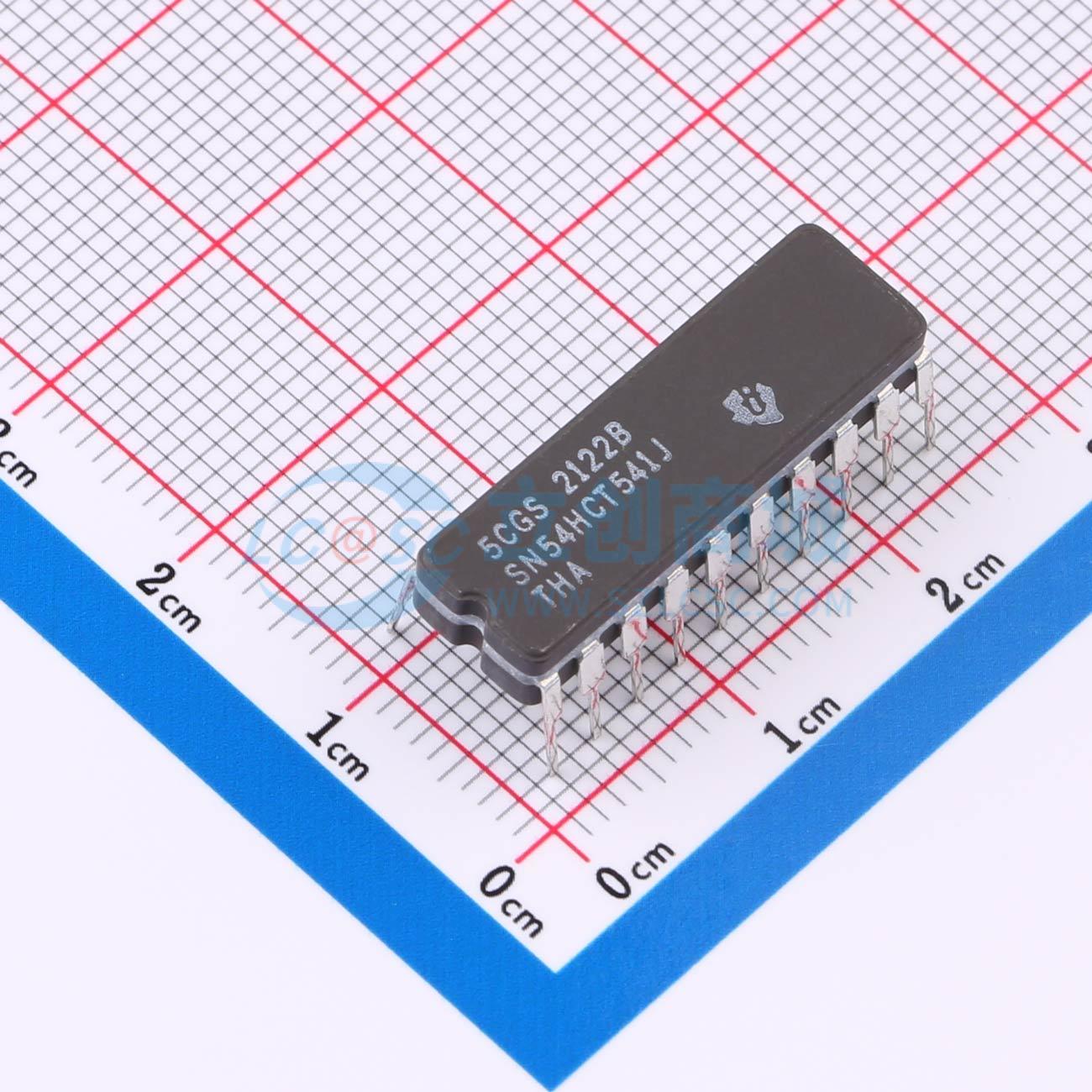

SN54HCT541J
具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道 4.5V 至 5.5V 缓冲器
- 描述
- SN54HCT541 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道 4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54HCT541J
- 商品编号
- C5211795
- 商品封装
- CDIP-20
- 包装方式
- 管装
- 商品毛重
- 3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 12ns@5.5V,50pF |
商品概述
这些八路缓冲器和线路驱动器旨在包含 ’HC240 系列常见器件的性能，并提供布置在封装两侧的输入和输出引脚排列。这种布置非常有助于印刷电路板布局布线。
商品特性
- 4.5V 至 5.5V 的工作电压范围
- 高电流三态输出
- 直接连接系统总线或驱动多达 15 个 LSTTL 负载
- 低功耗，ICC 最大值为 80µA
- tpd 典型值 = 12ns
- 电压为 5V 时，输出驱动为 ±6mA
- 低输入电流，最大值 1µA
- 输入兼容 TTL 电压
- 数据直通式引脚排列（所有输入均在输出对侧）
