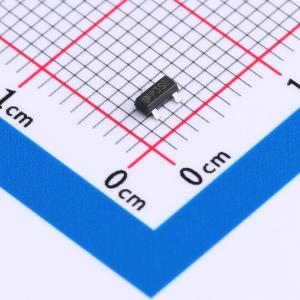

温馨提醒：图片仅供参考，商品以实物为准
TPM30V2PS3-1
耐压:30V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = -30V，b = -2A。 RDS(ON) < 190mΩ @ VGS = -2.5V。 RDS(ON) < 330mΩ @ VGS = -4.5V。 封装形式：SOT-23。应用：电池保护。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM30V2PS3-1
- 商品编号
- C5197334
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 190mΩ@10V；330mΩ@4.5V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 8nC@15V | |
| 输入电容(Ciss) | 155pF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些高耐用性器件专为高电压驻波比（VSWR）的工业（包括激光和等离子体激励器）、广播（模拟和数字）、无线电/陆地移动应用而设计。它们采用非匹配输入和输出设计，可在1.8至600 MHz的宽频率范围内使用。
商品特性
- 宽工作频率范围
- 极高的耐用性
- 非匹配输入和输出，可实现宽频率范围使用
- 集成稳定性增强功能
- 低热阻
- 集成静电放电（ESD）保护电路
- 采用卷带包装。后缀R1表示500个元件，44 mm宽卷带，13英寸卷轴。
应用领域
-电池保护-负载开关-电源管理
