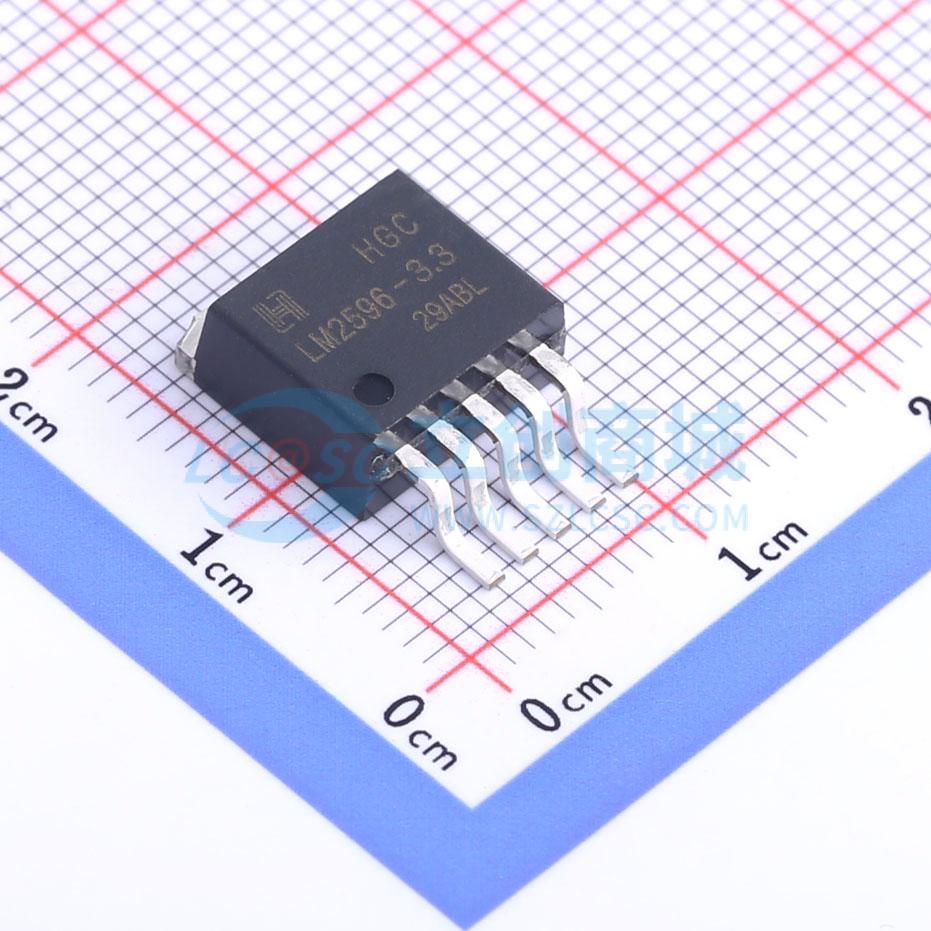

LM2596S-3.3RG
降压型 3A 5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2596是一款150KHz固定频率的PWM DC-DC稳压电源换器。它具有3A输出电流驱动能力，高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式，能够调节占空比线性范围0~100%。LM2596内置固定频率振荡器和频率补偿模块，其使用十分简单，仅需要极少量的外部元器件。此外，该芯片还内置带迟滞功能的使能、过温保护、过流保护和刺激过流保护等功能。当次级过流保护发生时，芯片内置降频功能使工作频率由150KHz降到了50KHz。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM2596S-3.3RG
- 商品编号
- C5189649
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.804克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
这是一款150KHz固定频率的PWM DC-DC降压转换器，具备3A输出电流驱动能力，并具有高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用脉宽调制模式，能够实现0~100%的线性占空比调节。器件内部集成了固定频率振荡器和频率补偿模块，仅需极少量的外部元件即可使用。此外，芯片还内置了带迟滞功能的使能控制、过温保护、过流保护以及次级过流保护功能。当触发次级过流保护时，芯片的工作频率会从150KHz降至50KHz。其主要功能是将高纹波、高噪声的高压直流输入转换为稳定、低纹波、低噪声的低压直流输出。该系列产品提供四种不同输出电压版本：3.3V、5V、12V固定输出以及一个输出电压可调版本。
商品特性
- 输入电压范围：4.5V~40V（高压型号为57V）
- 稳压输出：3.3V、5V、12V、15V固定输出及可调输出（可调范围：1.23V~37V，高压型号为54V）
- 占空比可调节范围：0~100%
- 最小饱和压降：1.5V
- 固定工作频率：150KHz
- 固定输出电流能力：3A
- 具备ON-OFF迟滞开关功能
- 内置过温保护与过流保护
- 内置频率补偿功能
- 高效率、高线性调整率与负载调整率
应用领域
- 液晶显示器
- 液晶电视
- 数码相框
- 电视机顶盒
- 调制解调器
- 电话设备
- 网络设备
