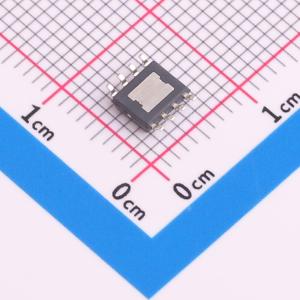

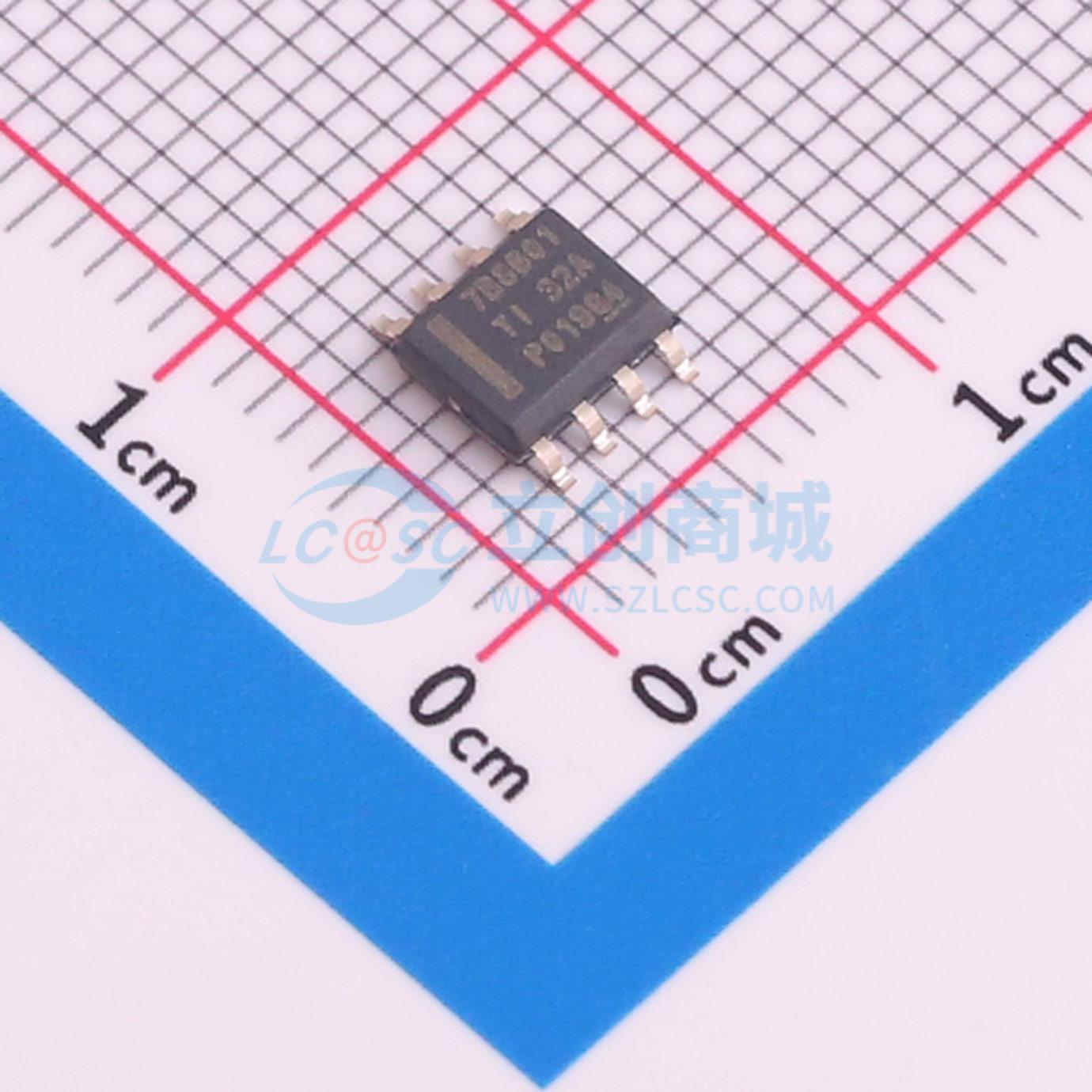

温馨提醒：图片仅供参考，商品以实物为准
TPS7B8601QDDARQ1
具有电源正常状态指示功能的汽车类 500mA、40V 超低 IQ 低压降 (LDO) 线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低压降线性稳压器，设计用于汽车应用中连接电池。该器件的输入电压范围可扩展至40V，使其能够承受汽车系统中预期的瞬态（如负载突降）。轻载时仅需17μA的静态电流，是为待机系统中的微控制器（MCU）和控制器局域网（CAN）收发器等始终开启的组件供电的理想解决方案。该器件具有先进的瞬态响应能力，允许输出对负载或线路变化（例如在冷启动条件下）快速做出反应
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7B8601QDDARQ1
- 商品编号
- C5189739
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~18V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 570mV@(500mA) | |
| 静态电流(Iq) | 26uA | |
| 特性 | PG脚；过热保护；过流保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7B86-Q1是一款低压差线性稳压器，专为汽车应用中的电池连接而设计。该器件的输入电压范围可扩展至40 V，使其能够承受汽车系统中预期的瞬态（如负载突降）。在轻负载下，该器件的静态电流仅为17 μA，是为待机系统中的微控制器（MCU）和控制器局域网（CAN）收发器等始终开启的组件供电的理想解决方案。 该器件具有先进的瞬态响应能力，可使输出快速响应负载或线路变化（例如，在冷启动条件下）。此外，该器件采用了一种新颖的架构，可在从压差恢复时将输出过冲降至最低。在正常工作时，该器件在不同线路、负载和温度条件下的直流精度高达±0.85%。 电源正常信号的延迟时间可通过外部组件进行调整，从而可根据特定应用系统进行配置。 该器件采用导热封装，可使器件组件有效地将热量传递到电路板上。
商品特性
- 符合汽车应用的AEC-Q100标准
- 温度等级1：环境温度范围为-40°C至+125°C，结温范围为-40°C至+150°C
- 输入电压范围：2 V至40 V（最大42 V）
- 输出电压范围：
- 可调输出：1.2 V至18 V
- 固定3.3 V和5 V输出
- 最大输出电流：500 mA
- 输出电压精度：±0.85%（最大）
- 低压差电压：
- 在450 mA（输出电压≥3.3 V）时为475 mV（最大）
- 低静态电流：
- 轻负载时为17 μA（典型值）
- 禁用时为5 μA（最大）
- 出色的线路瞬态响应：
- 冷启动时输出电压偏差为±2%
- 输入电压转换速率为1 V/μs时输出电压偏差为±2%
- 电源正常信号具有可编程延迟时间
- 使用2.2 μF或更大的电容即可保持稳定
- 提供有助于功能安全系统设计的功能安全相关文档
- 封装选项：
- 5引脚TO - 252封装：热阻为29.7°C/W
- 带散热焊盘的8引脚HSOIC - 8封装：热阻为41.8°C/W
应用领域
- 可重构仪表集群
- 车身控制模块（BCM）
- 始终连接电池的应用
- 汽车网关
- 远程无钥匙进入系统（RKE）
