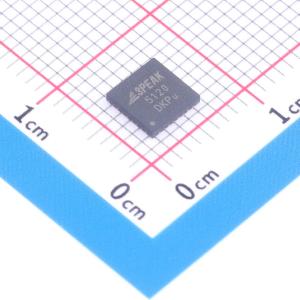

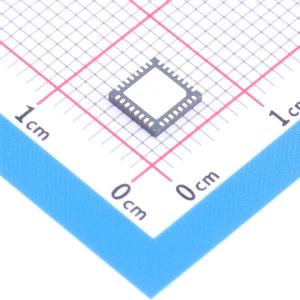

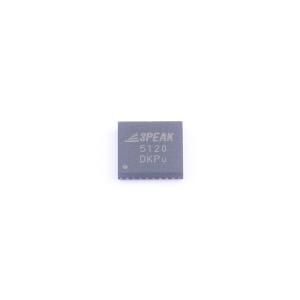

TPC5120S16-QFBR
12位SAR ADC，支持16或8通道输入，具备可编程报警阈值、低功耗和SPI接口，适用于数据采集应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC5120S16-QFBR
- 商品编号
- C5189725
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.996克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 1MHz | |
| 通道数 | 16 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.4LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 71dB | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 功能特性 | 软复位；多路复用器 | |
| 微分非线性 | 0.5LSB |
商品概述
TPC5120/TPC5121系列包含基于电容的SAR模数转换器，内置采样保持功能。TPC5120具有16个单端输入通道，TPC5121具有8个单端输入通道。该器件接受2.7V至5.25V的宽模拟电源范围。其超低功耗特性使其适用于电池供电和隔离电源应用。1.7V至5.25V的宽I/O电源范围便于与最常用的数字主机实现无缝接口。串行接口由CS和SCLK控制，便于与微处理器和DSP连接。输入信号在CS下降沿时采样。它使用SCLK进行转换、串行数据输出和读取串行数据输入。该器件允许对预选通道进行自动排序，或手动选择下一个转换周期的通道。它提供两个软件可选输入范围（0V至VREF和0V至2×VREF）、可单独配置的GPIO（TSSOP封装器件有四个，VQFN封装器件有一个）以及每个通道两个可编程报警阈值。这些特性使其适用于大多数数据采集应用。该器件还具有关断功能，这在器件以较低转换速度运行时对于节省功耗极为有用。
商品特性
- 16或8通道12位SAR模数转换器
- 支持0至2.5V和0至5V的输入范围
- 可编程超范围报警
- 1MHz采样率串行器件
- 通用输入/输出端口
- 低功耗SPI兼容串行接口
- 工作温度：-40℃至125℃
应用领域
- 无线基础设施
- 可编程逻辑控制器/分布式控制系统
- 电池供电系统
- 通用监控与控制
