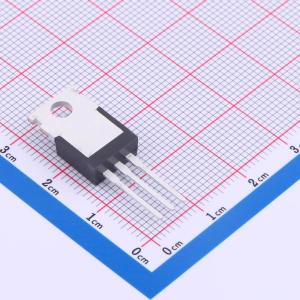

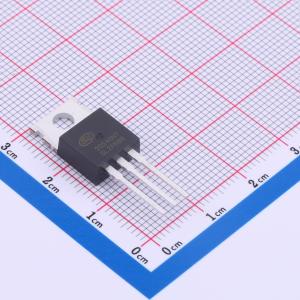

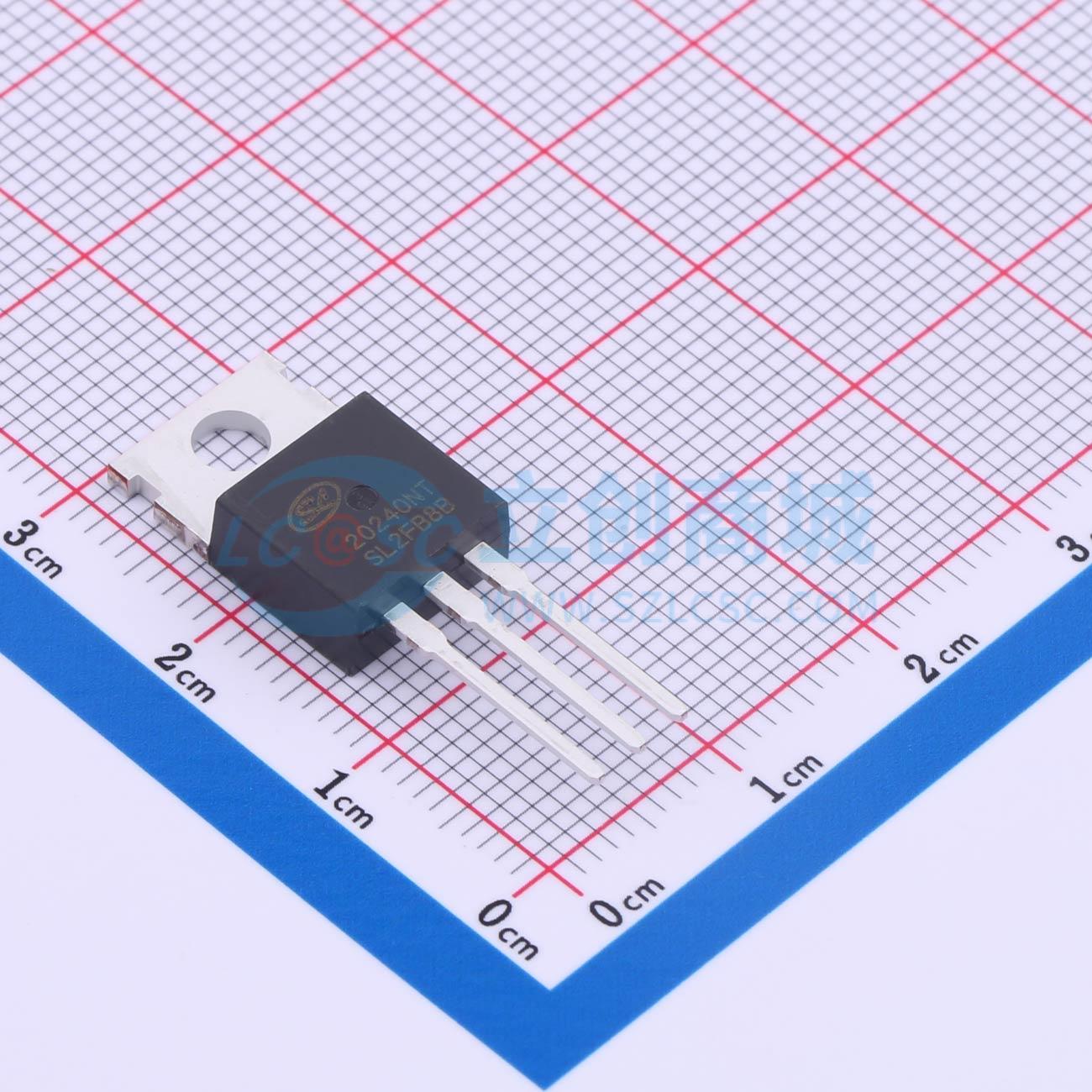

温馨提醒：图片仅供参考，商品以实物为准
SVT20240NT
SVT20240NT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SVT20240NT
- 商品编号
- C5180448
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 72A | |
| 导通电阻(RDS(on)) | 19.7mΩ@10V | |
| 耗散功率(Pd) | 263W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 83nC@10V | |
| 输入电容(Ciss) | 4.47nF | |
| 反向传输电容(Crss) | 158pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
SVT20240NT(P7)(S)是一款采用士兰微LVMOST技术生产的N沟道增强型功率MOS场效应晶体管。改进后的工艺和单元结构经过特别设计,可将导通电阻降至最低,并提供卓越的开关性能。 该器件广泛应用于不间断电源和逆变器系统电源管理领域。
商品特性
- 72A、200V,VGS = 10 V时,RDS(on)(典型值) = 19.7 mΩ
- 低栅极电荷
- 低Crss
- 快速开关
- 改善的dv/dt能力
应用领域
- 不间断电源
- 逆变器系统电源管理
