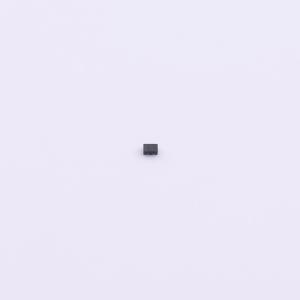

温馨提醒：图片仅供参考，商品以实物为准

SSCE5V032N1

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: AF(晶岳)
商品型号: SSCE5V032N1
商品编号: C5180451
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01158克(g)

商品参数

商品概述

SSCE5V032N1是一款双向TVS二极管，采用先进的单晶硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。SSCE5V032N1的电容超低，典型值为0.2pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20kV、接触放电±20kV。它采用超小型1.0×0.6×0.5mm无铅DFN封装。由于其电容低，适用于高频设计，如USB 2.0高速、USB 3.0超高速、VGA、DVI、HDMI、SDI等高速线路应用。

商品特性

100W峰值脉冲功率（tP = 8/20μs）
DFN1006 - 2L封装
工作电压：5V
低钳位电压
低电容
低漏电流
符合RoHS标准，为高速数据线提供符合IEC61000 - 4 - 2（ESD）±20kV（空气）、±20kV（接触）的瞬态保护

应用领域

DVI和HDMI端口保护
USB 2.0和USB 3.0
SATA和eSATA
串行和并行端口
投影电视
笔记本电脑、台式电脑、服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us

	属性	参数值
	击穿电压	9V
	反向电流(Ir)	1uA
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.2pF
