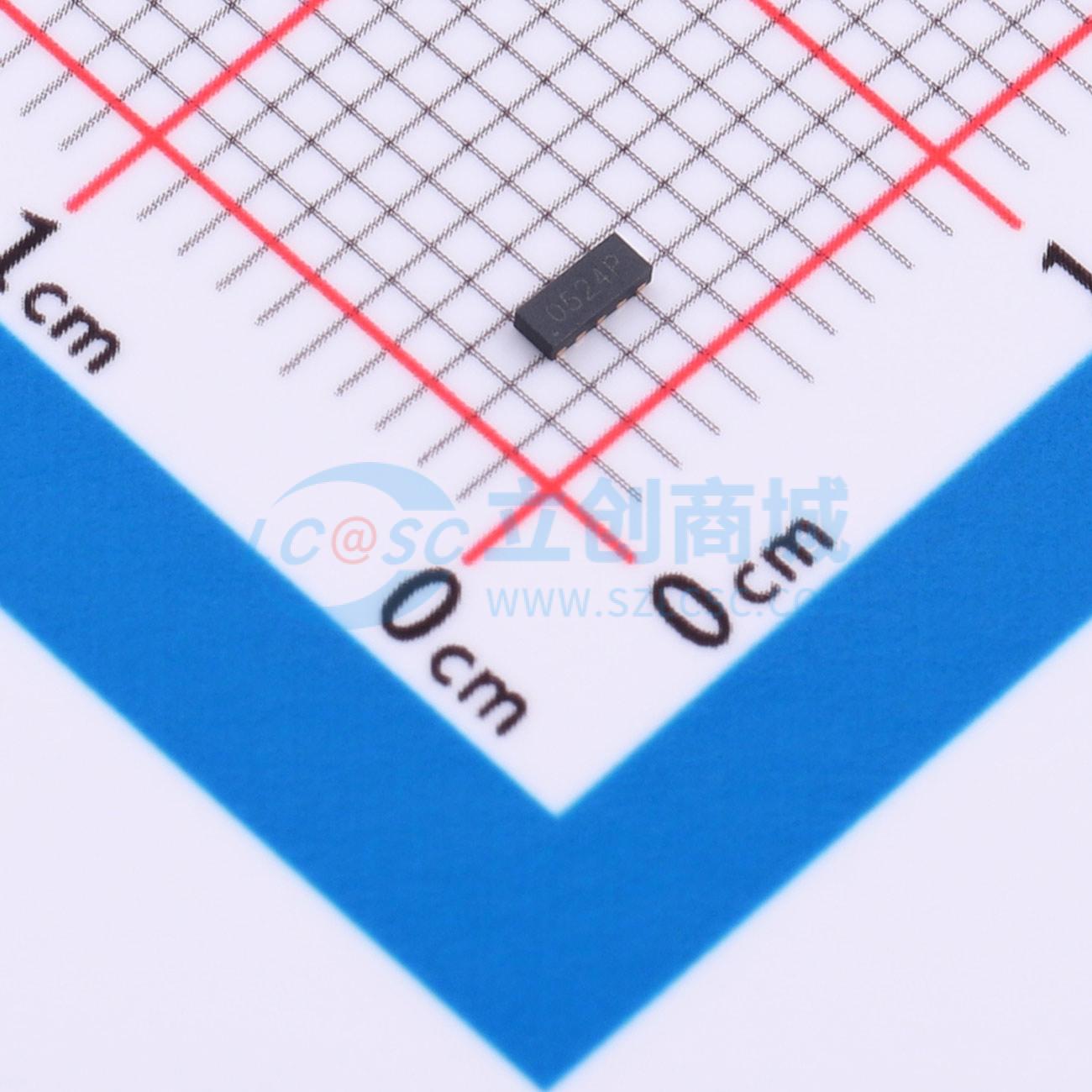

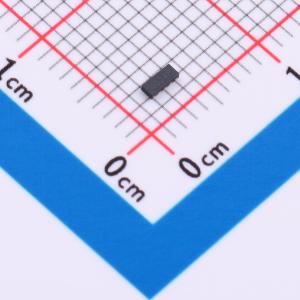

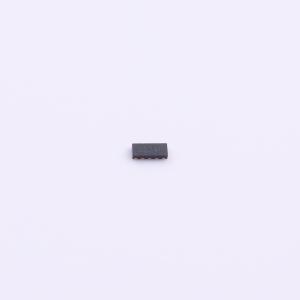

温馨提醒：图片仅供参考，商品以实物为准
SSCE5V011N7
SSCE5V011N7
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- SSCE5V011N7
- 商品编号
- C5180453
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.038567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| Cj-结电容 | 0.2pF |
商品概述
SSCE5V011N7在I/O引脚间提供典型值为0.2pF的线间电容，在高达3GHz的频率下具有低插入损耗，能提供更高的信号完整性，非常适合HDMI应用，如数字电视、DVD播放器、计算机、机顶盒，以及移动计算设备中的MDDI应用。 它专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- 45W峰值脉冲功率（tP = 8/20μs）
- DFN2510 - 10L封装
- 工作电压：5V
- 低钳位电压
- 低电容
- 低泄漏电流
- 符合RoHS标准
- 符合以下标准： - IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±25kV 接触放电：±25kV
应用领域
- DVI和HDMI端口保护
- 串行和并行端口
- 投影电视
- 笔记本电脑、台式机、服务器
- USB 1.1/2.0/3.0/3.1/OTG
- HDMI 1.3、HDMI 1.4和HDMI 2.0
