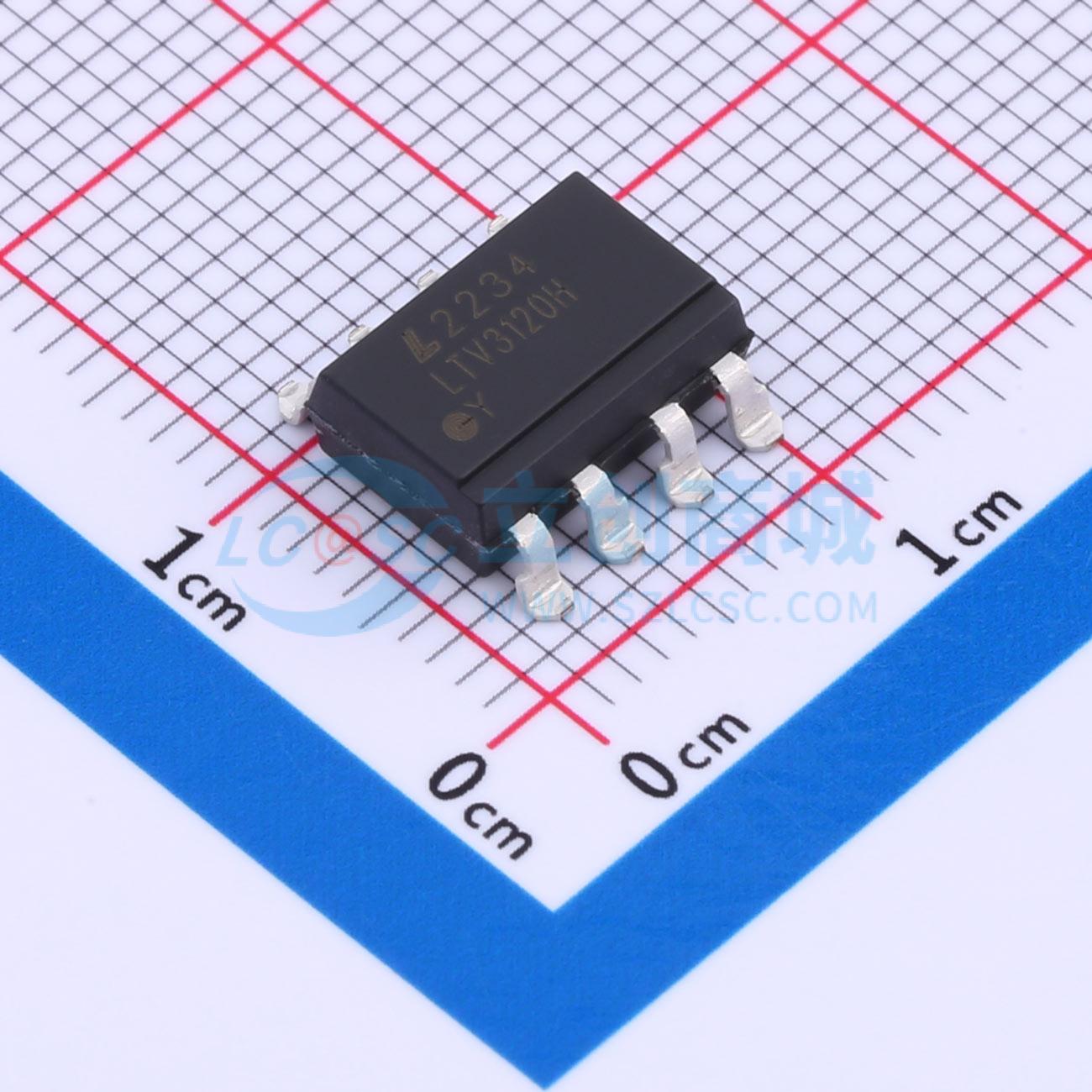

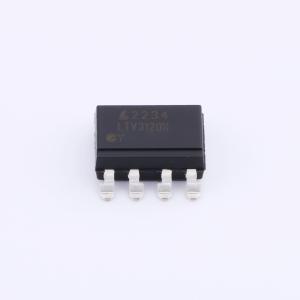

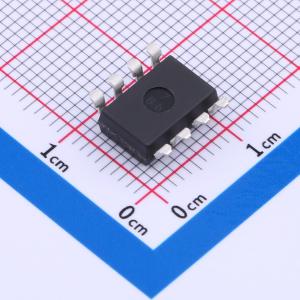

LTV-3120S-TA1-H
2.5安培输出电流IGBT栅极驱动光耦合器，具备轨到轨输出电压和高共模抑制比
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LTV - 3120 - H系列光电耦合器非常适合驱动电机控制逆变器应用中的功率IGBT和MOSFET，以及电源系统中的逆变器。它包含一个AlGaAs LED，该LED与带有功率输出级的集成电路进行光耦合。2.5A的峰值输出电流能够直接驱动大多数额定值高达1200V/100A的IGBT
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-3120S-TA1-H
- 商品编号
- C5180455
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 200ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 295mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.37V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA | |
| 功能特性 | 欠压锁定 |
