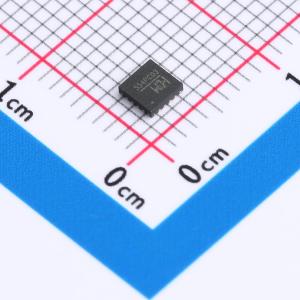

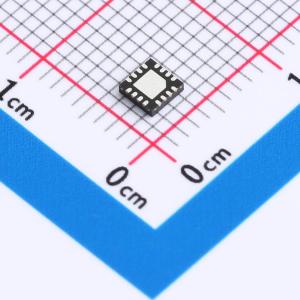

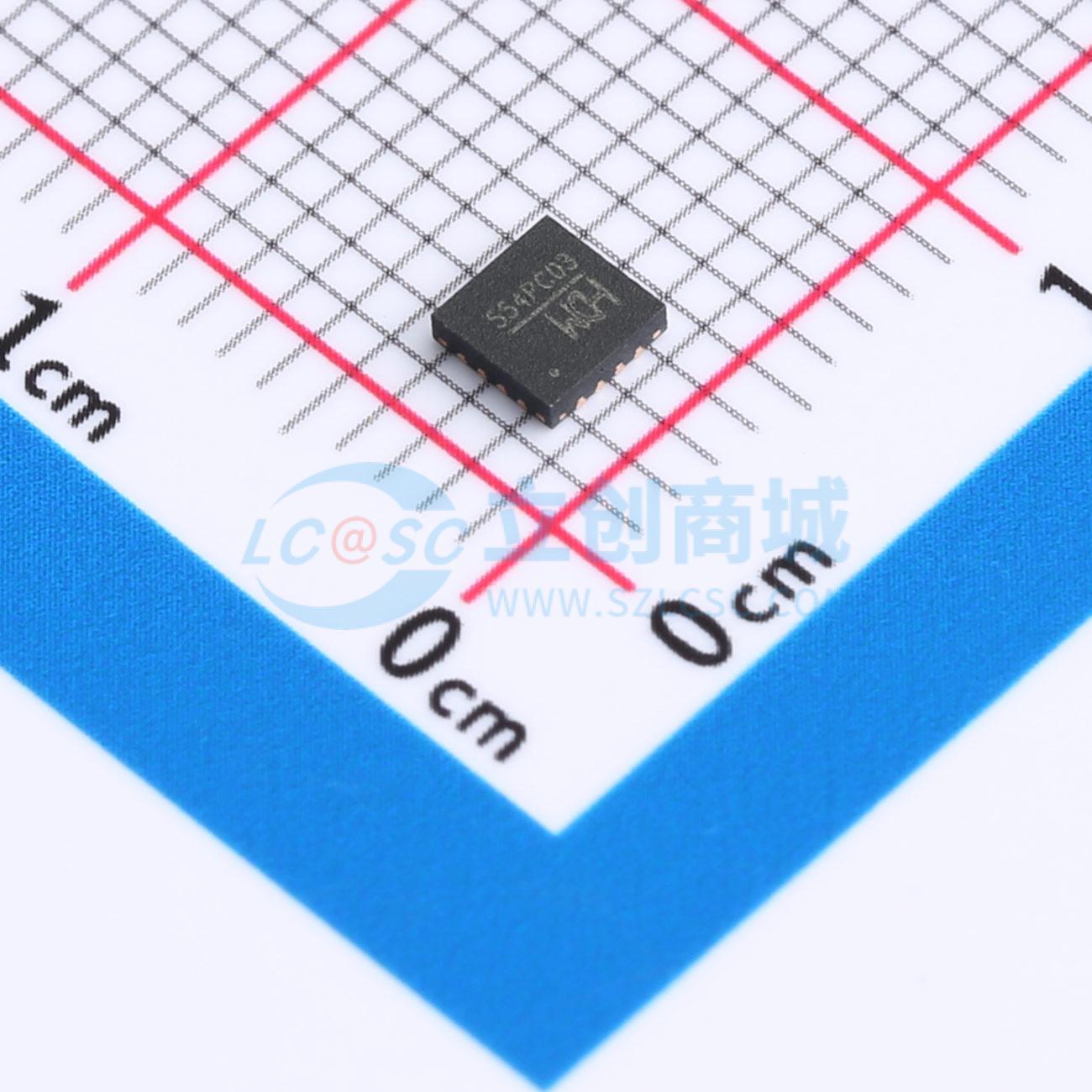

CH554P
8位增强型USB单片机
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH554芯片是一款兼容MCS51指令集的增强型E8051内核单片机，其 79% 的指令是单字节单周期指令，平均指令速度比标准MCS51快 8-15 倍。CH554支持最高24MHz系统主频，内置16K程序存储器ROM和256字节内部iRAM以及1K字节片内xRAM，xRAM支持DMA直接内存存取。CH554内置了ADC模数转换、触摸按键电容检测、3组定时器和信号捕捉及PWM、双异步串口、SPI等功能模块，支持USB-Host主机模式和USB-Device设备模式。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH554P
- 商品编号
- C5180450
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| ADC(位数) | 8bit | |
| 振荡器类型 | 内置+外置 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 上电复位(POR)；看门狗复位；内置通用定时器；触控功能；外部管脚复位(NRST)；软件复位；集成LDO |
商品概述
CH554芯片是一款增强型E8051内核单片机，兼容MCS51指令集，其79%的指令为单字节单周期指令，平均指令速度比标准MCS51快8~15倍。它支持最高24MHz系统主频，内置16KB程序存储器ROM、256字节内部iRAM以及1KB片内xRAM，后者支持DMA直接内存存取。该芯片集成了ADC模数转换、触摸按键电容检测、3组定时器及信号捕捉与PWM、双异步串口、SPI等功能模块，并支持USB-Host主机模式和USB-Device设备模式。
商品特性
- 内核：增强型E8051内核，兼容MCS51指令集，79%指令为单字节单周期，平均速度比标准MCS51快8~15倍，具备XRAM数据快速复制指令和双DPTR指针。
- 存储器：16KB可多次编程ROM，可全部用于程序存储或分为14KB程序区与2KB引导代码区；128字节可多次擦写DataFlash；256字节内部iRAM；1KB片内xRAM，支持DMA。
- USB：内置USB控制器和收发器，支持USB-Host和USB-Device模式，支持USB Type-C主从检测，支持USB 2.0全速12Mbps或低速1.5Mbps，支持最大64字节数据包，内置FIFO并支持DMA。
- 定时器与信号处理：3组定时器；定时器T2扩展支持2路信号捕捉；2路8位PWM输出。
- 串行通信：2组支持更高波特率的异步串口；SPI控制器内置FIFO，时钟频率最高可达系统主频的一半，支持主从模式。
- 模拟与检测：4通道8位ADC，支持电压比较；6通道电容检测，支持最多15个触摸按键及独立定时中断。
- 通用输入输出：最多支持17个GPIO引脚。
- 中断系统：支持14组中断源，包括6组标准MCS51兼容中断和8组扩展中断。
- 系统功能：8位可预设看门狗定时器，支持定时中断；支持4种复位源；内置24MHz时钟源，可外接晶体；内置5V至3.3V低压差稳压器，支持低功耗睡眠及多种唤醒方式；芯片内置ID号。
