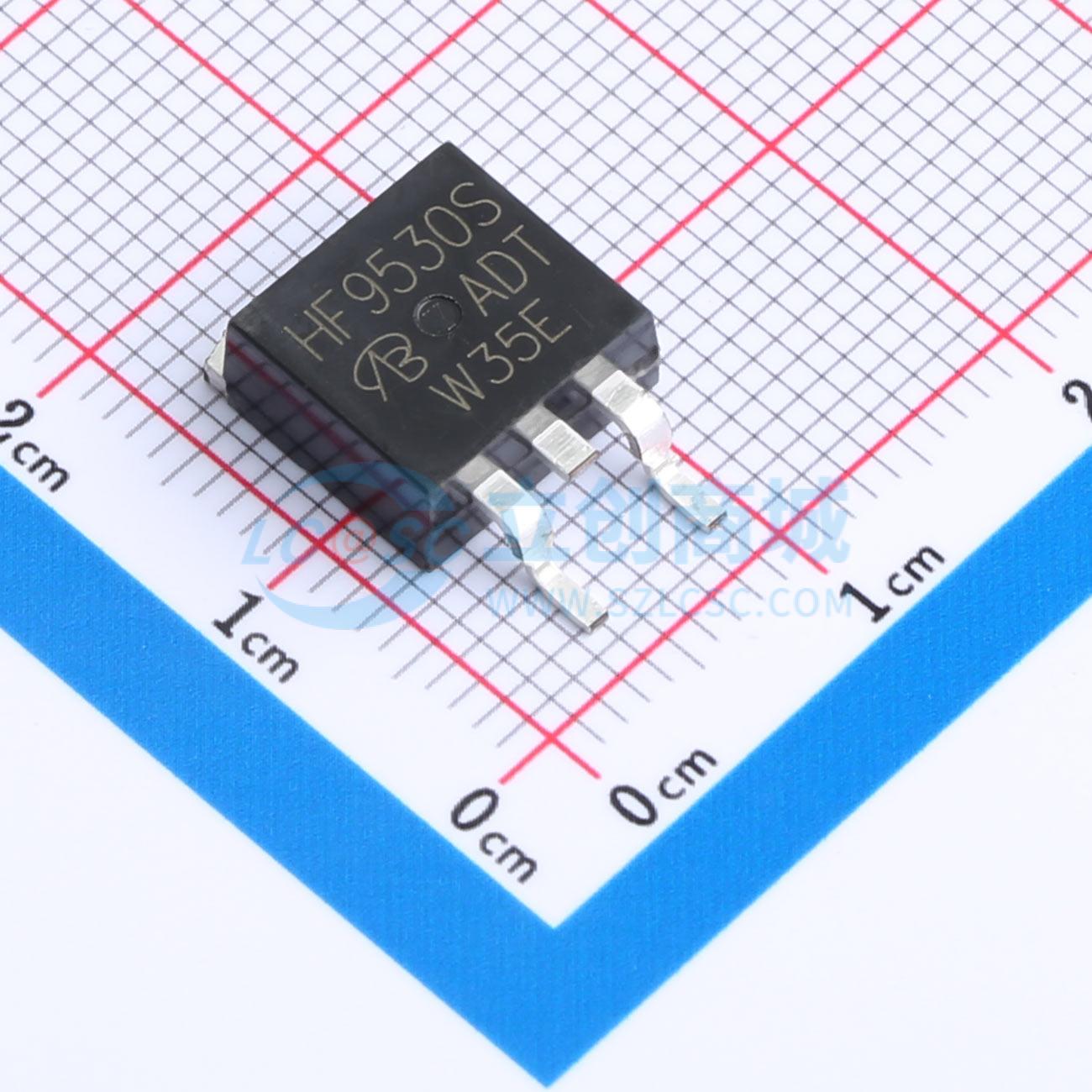

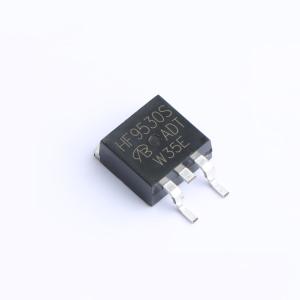

温馨提醒：图片仅供参考，商品以实物为准
SiHF9530S-VB
1个P沟道 耐压:100V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单路P型MOSFET，采用了Trench技术，适用于需要P型MOSFET的高功率和高性能电子模块中，为各种应用场景提供可靠的电力控制和管理解决方案。TO263；P—Channel沟道,-100V；-12A；RDS(ON)=220mΩ@VGS=10V,VGS=20V；Vth=-1~-3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- SiHF9530S-VB
- 商品编号
- C5179543
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 编带
- 商品毛重
- 2.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 220mΩ@10V；240mΩ@4.5V | |
| 耗散功率(Pd) | 50.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 67nC@10V | |
| 输入电容(Ciss) | 2.765nF@20V | |
| 反向传输电容(Crss) | 280pF@20V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 低阈值：2 V（典型值）
- 低输入电容：25 pF
- 快速开关速度：25 ns
- 低输入和输出泄漏电流
- 沟槽功率 MOSFET
- 符合 RoHS 指令 2002/95/EC
- 低失调电压
- 低电压工作
- 无需缓冲器即可轻松驱动
- 高速电路
- 低误差电压
应用领域
- 直接逻辑电平接口：TTL/CMOS
- 驱动器：继电器、螺线管、灯、锤、显示器、存储器、晶体管等
- 电池供电系统
- 固态继电器
