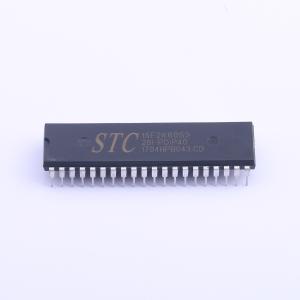

温馨提醒：图片仅供参考，商品以实物为准
STC15F2K60S2-28I-PDIP40
不需外部晶振和复位的加密单片机
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：宽电压：2.6V~5.5V。 低功耗设计：低速模式，空闲模式，掉电模式(可由外部中断或内部掉电唤醒定时器唤醒)。 不需外部复位的单片机，ISP编程时16级复位门槛电压可选，内置高可靠复位电路。 不需外部晶振的单片机，ISP编程时内部时钟从5MHz~35MHz可设 (相当于普通8051：60～420MHz）内部高精度R/C时钟(±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)。 支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可), INT2 / INT3 / INT4(下降沿中断)；RxD/T0/T1/T2管脚；内部掉电唤醒专用定时器。 16/24/29K/31.5K字节片内Flash程序存储器，擦写次数10万次以上。 大容量片内EEPROM功能，擦写次数10万次以上。 ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
- 品牌名称
- STC
- 商品型号
- STC15F2K60S2-28I-PDIP40
- 商品编号
- C57308
- 商品封装
- DIP-40
- 包装方式
- 管装
- 商品毛重
- 8.889克(g)
- 网友设计参考
- STC单片机开发板
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 60KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 38 | |
| ADC(位数) | 10bit | |
| 工作电压 | 3.8V~5.5V |
商品特性
- 高速：1个时钟/机器周期，增强型8051内核，速度比普通8051快约12倍，也比STC早期的1T系列单片机(如STC12/11/10系列)的速度快20%
- 宽电压：5.5~3.8V，2.4~3.6V (STC15L101W系列)
- 低功耗设计：低速模式，空闲模式，掉电模式(可由外部中断或内部掉电唤醒定时器唤醒)
- 不需外部复位的单片机，ISP编程时8级复位门槛电压可选，内置高可靠复位电路
- 不需外部晶振的单片机，ISP编程时内部时钟从5MHz~35MHz可设 (相当于8051：60~420MHz)，内部高精度R/C时钟(±0.3%)，±1%温飘(-40°C~+85°C)，常温下温飘±0.6%(-20°C~+65°C)
- 支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可), INT2/INT3/INT4(下降沿中断)；T0/T2管脚；内部掉电唤醒专用定时器
- 1K/2K/3K/4K/5K/7K字节片内Flash程序存储器，擦写次数10万次以上
- 128字节片内RAM数据存储器
- 片内EEPROM功能，擦写次数10万次以上
- ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
- 2个16位可重装载定时器T0/T2，并可实现时钟输出功能，另外管脚MCLKO可将内部主时钟对外分频输出（÷1或÷2或÷4）
- 可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)：T0在P3.5输出时钟；T2在P3.0输出时钟；内部主时钟在P3.4/MCLKO对外输出时钟(STC15系列8-pin以上单片机的主时钟在P5.4/MCLKO对外输出时钟)
- 硬件看门狗(WDT)
- 串口功能可由[P3.0/INT4, P3.1]结合定时器实现
- 先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
- 通用I/O口(8个)，复位后为：准双向口/弱上拉(8051传统I/O口)，可设置四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过90mA
- 如果I/O口不够用可以用3根普通I/O口线外接74HC595来扩展I/O口，并可多芯片级联扩展几十个I/O口，还可用A/D作按键扫描来节省I/O口
- 不需外部晶振的单片机，内部集成高精度R/C时钟(±0.3%，±1%温飘(-40°C~+85°C))，常温下温飘±0.6%(-20°C~+65°C)
- 不需外部复位的单片机，内部集成高可靠复位电路，ISP编程时8级复位门槛电压可选，当然也可以继续用外部复位电路
- 无法解密，宏晶第八代加密技术
- 超强抗干扰：高抗静电(ESD保护)，整机轻松过2万伏静电测试；轻松过4kV快速脉冲干扰(EFT测试)；宽电压，不怕电源抖动；宽温度范围，-40°C~+85°C
- 大幅降低EMI，内部可配置时钟，1个时钟/机器周期，可用低频时钟
- 超低功耗：掉电模式: 外部中断唤醒功耗<0.2uA；空闲模式: 典型功耗<1mA；正常工作模式:4mA - 6mA；掉电模式可由外部中断唤醒，适用于电池供电系统，如水表、气表、便携设备等
- 在系统可仿真，在系统可编程，无需专用编程器，无需专用仿真器，可远程升级
