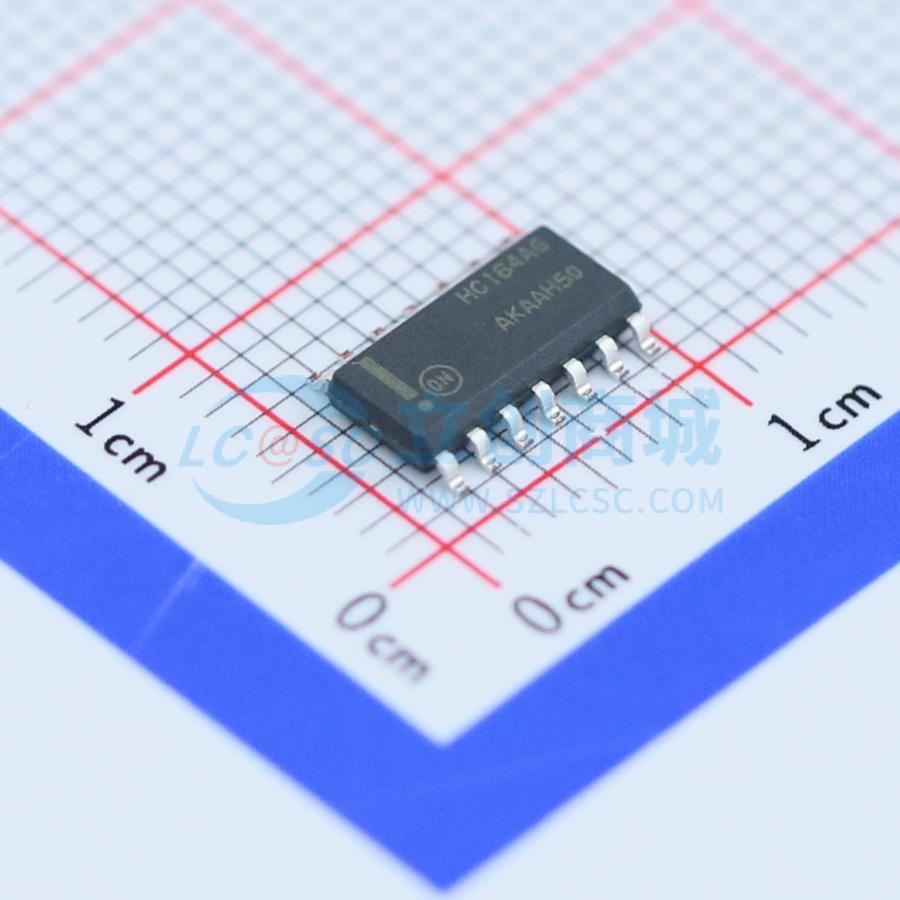

温馨提醒：图片仅供参考，商品以实物为准
MC74HC164ADR2G
推挽式输出 8位串行至并行移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品与LS164引脚排列相同，其输入与标准CMOS输出兼容；通过上拉电阻，也与LSTTL输出兼容。它是一个8位串行输入到并行输出的移位寄存器，提供两个串行数据输入A1和A2，因此可以将一个输入用作数据使能。数据在时钟的每个上升沿输入。低电平有效的异步复位会覆盖时钟和串行数据输入。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC164ADR2G
- 商品编号
- C57395
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 50MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 42ns@6V,50pF | |
| 输出电流 | 25mA |
