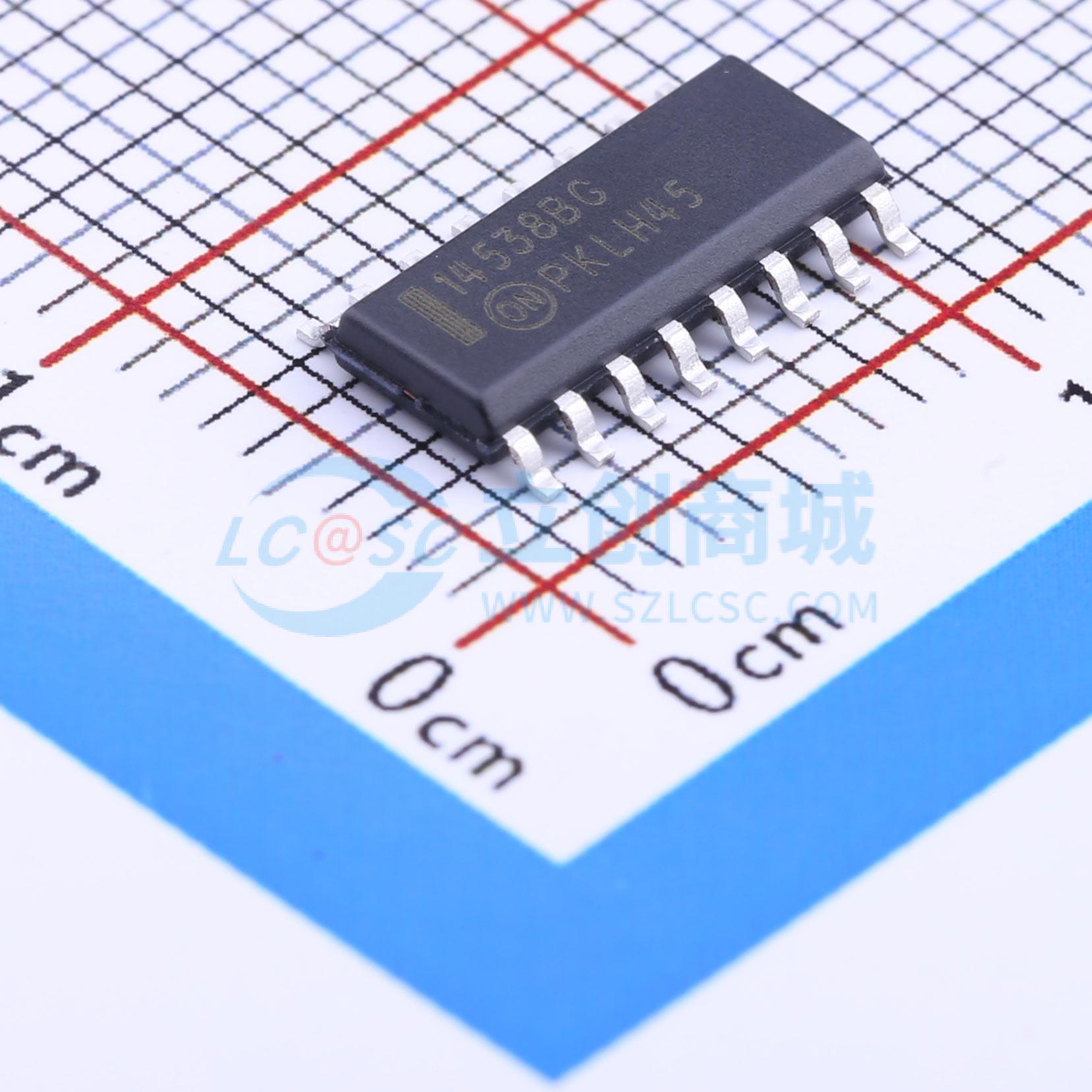

MC14538BDR2G

MC14538B是一种双路、可重触发、可复位的单稳态多谐振荡器。它可以由输入脉冲的任一边沿触发，并在宽范围的脉宽内产生精确的输出脉冲。输出脉冲的持续时间和精度由外部定时元件CX和RX决定。输出脉冲宽度T = RX * CX（秒）。

特性包括：

• A触发输入允许无限上升和下降时间。
• 脉冲宽度范围从10 μs到10 s。
• 触发输入具有锁存功能。
• 单独的锁存复位输入。
• 工作电压范围为3.0 Vdc至18 Vdc。
• 可以从正向（A输入）或负向（B输入）边沿触发。
• 在额定温度范围内，能够驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载。
• 与MC14528B和CD4528B（CD4098）引脚兼容。
• 对于小于10 μs的脉冲宽度且电源电压不超过6 V的情况，请使用MC54/74HC4538A。
• NLV前缀用于汽车和其他需要独特站点和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力。
• 这些器件无铅且符合RoHS标准。

工作条件：

• 外部定时电阻（RX）：5.0 kΩ。
• 外部定时电容（CX）：没有限制，但如果CX > 15 μF，则应按照图11使用放电保护二极管。
• 最大可用电阻RX是电容CX的漏电流、MC14538B的漏电流以及由于电路板布局和表面电阻引起的漏电流的函数。当RX > 1 MΩ时，可能会受到外部诱导噪声信号的影响。
• 如果CX > 15 μF，则应按照图11使用放电保护二极管。
