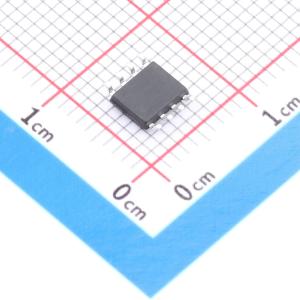

温馨提醒：图片仅供参考，商品以实物为准

ST485BDR-TUDI

低功耗RS-485/RS-422收发器，适用于RS-485接口应用，具备短路电流限制和热关断保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: ST485BDR-TUDI
商品编号: C54741412
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

ST485是一款用于RS - 485和RS - 422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。该收发器在空载或驱动器禁用且满载时，消耗300μA（典型值）的电源电流。它由单一5V电源供电。驱动器具有短路电流限制功能，并受热关断电路保护，该电路可使驱动器输出处于高阻抗状态，以防止过度功耗。 ST485专为多点总线传输线路上的双向数据通信（半双工应用）而设计。

商品特性

低静态电流：300μA
专为RS - 485接口应用设计
共模输入电压范围为 - 7V至12V
驱动器在三态或电源关闭时保持高阻抗
典型输入迟滞为70mV
传播延迟为30ns，偏斜为5ns
由单一5V电源供电
驱动器具有限流和热关断功能，用于过载保护
允许总线上最多连接64个收发器

应用领域

低功耗RS - 485系统
DTE/DCE接口
分组交换
局域网（LNA）
数据集中
数据多路复用器
综合业务数字网（ISDN）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	5Mbps

	属性	参数值
	节点数	64
	工作温度	-40℃~+85℃
	静态电流	300uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
