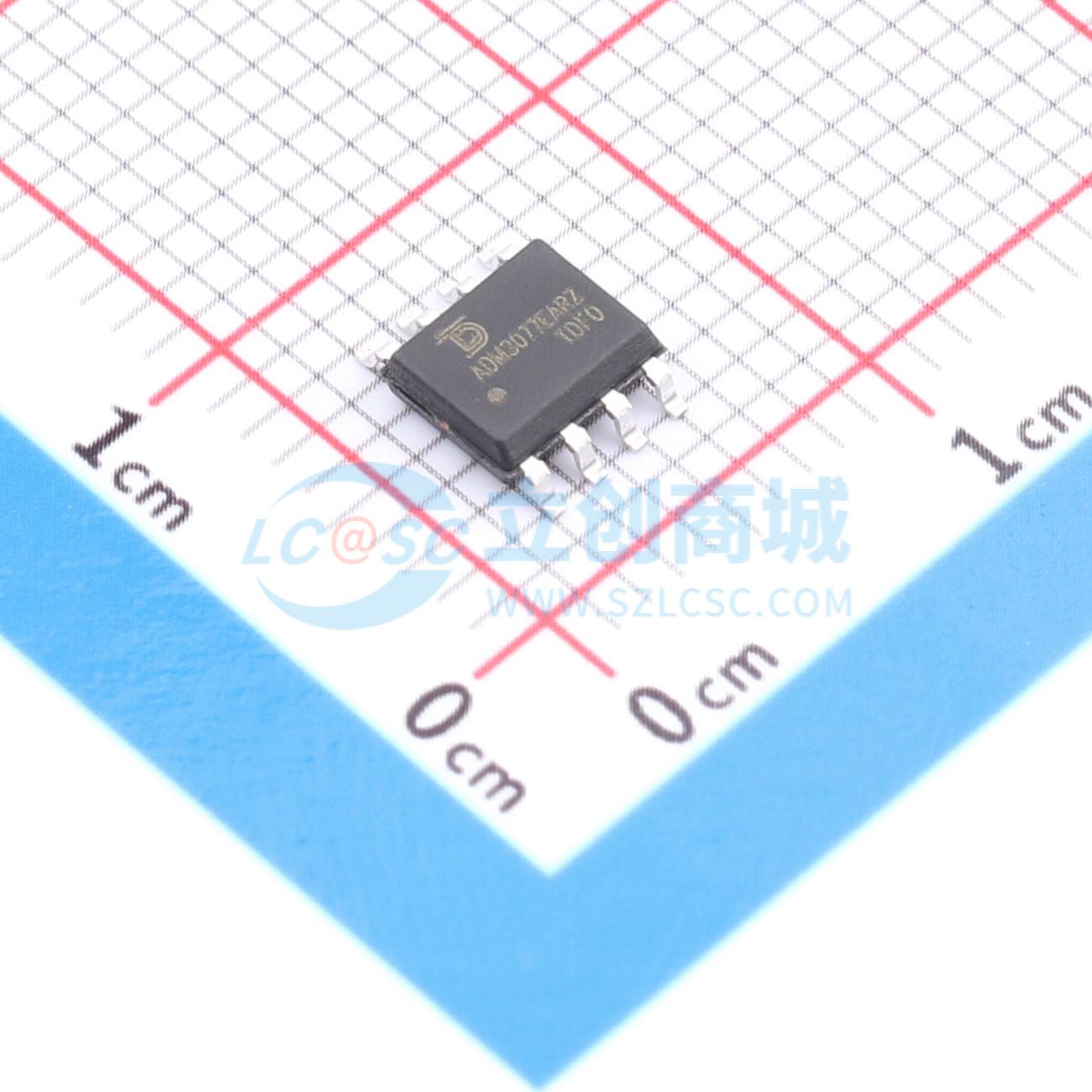

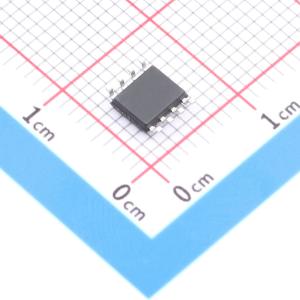

ADM3077EARZ-REEL-TUDI

ADM3077E 是一款单驱动器、单接收器的 RS - 485/RS - 422 收发器，工作电压为 3.3V，具备 ±15kV ESD 保护。这些器件包含保护电路，当接收器输入开路或短路时，可确保接收器输出逻辑高电平。如果终端总线上的所有驱动器都被禁用（高阻抗），接收器输出为逻辑高电平。这些器件具备即插即用功能，可消除上电或热插拔期间总线上的杂散信号。ADM3077E 驱动器不受限制的上升时间允许数据速率高达 15Mbps。ADM3077E 适用于全双工通信。这些器件的接收器输入阻抗均为 1/8 单位负载，允许总线上最多有 256 个驱动器。3077 是一款用于 RS - 485/RS - 422 通信的全双工、高速收发器，集成了驱动器和接收器。它具有故障安全、过压保护和过流保护功能。3077 可实现高达 15Mbps 的无差错数据传输。标准 RS485 接收器的输入阻抗为 12kΩ（1 单位负载），标准驱动器最多可驱动 256 个单位负载。3077 收发器的接收器输入阻抗为 1/8 单位负载（96kΩ），允许在同一通信总线上并联连接多达 256 个收发器。这些器件可以任意组合，或者与其他 RS485 收发器组合，只要总负载不超过 256 个单位负载，就可以连接到同一总线上。过流和过压保护机制可防止因故障或总线争用导致的输出电流过大和功耗过高，并在整个共模电压范围内提供快速短路保护。

• 强大的性能保护
• I/O 引脚具备 ±15kV 人体模型 ESD 保护
• 真正的故障安全接收器保持与 EIATIA485 兼容
• 增强的速率限制，实现无差错数据传输
• DE 和 RE 热插拔输入结构
• 灵活的设计特性
• 总线上最多允许 256 个收发器
• 提供行业标准的 SO 和 DIP 封装选项

• 照明系统
• 工业控制
• 电信
• 安全系统
• 仪器仪表
