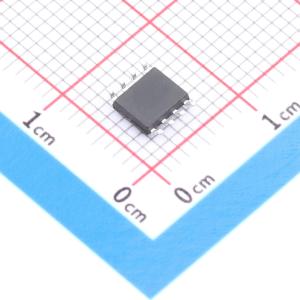

温馨提醒：图片仅供参考，商品以实物为准
ST485CDR-TUDI
低功耗RS-485/RS-422收发器，适用于RS-485接口应用，具备短路电流限制和热关断保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS-485/RS-422芯片
- 品牌名称
- TD(钍地半导体)
- 商品型号
- ST485CDR-TUDI
- 商品编号
- C54741413
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1335克(g)
商品参数
参数完善中
商品概述
ST485是一款用于RS - 485和RS - 422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。 该收发器在空载或驱动器禁用且满载时，消耗300μA（典型值）的电源电流。它由单一5V电源供电。 驱动器具有短路电流限制功能，并受热关断电路保护，该电路可使驱动器输出处于高阻抗状态，以防止过度功耗。 ST485专为多点总线传输线路上的双向数据通信（半双工应用）而设计。
商品特性
- 低静态电流：300μA
- 专为RS - 485接口应用设计
- 共模输入电压范围为 - 7V至12V
- 驱动器在三态或电源关闭时保持高阻抗
- 典型输入迟滞为70mV
- 传播延迟为30ns，偏斜为5ns
- 由单一5V电源供电
- 驱动器具有限流和热关断功能，用于过载保护
- 允许总线上最多连接64个收发器
应用领域
- 低功耗RS - 485系统
- DTE/DCE接口
- 分组交换
- 局域网（LNA）
- 数据集中
- 数据多路复用器
- 综合业务数字网（ISDN）
