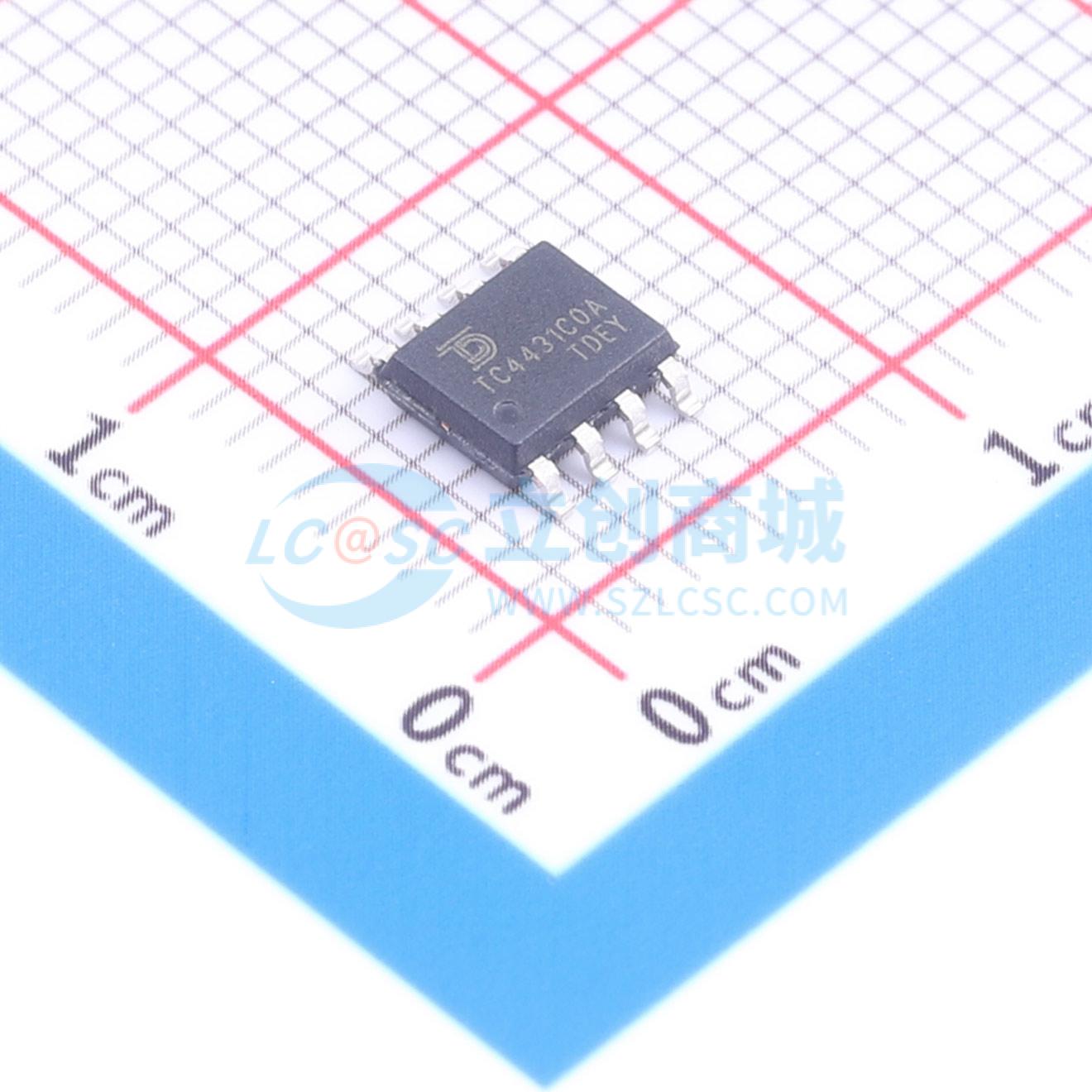

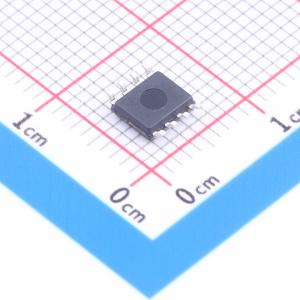

TC4431COA-TUDI

TC4431/4432是高电流缓冲器/驱动器，能够驱动大型MOSFET和绝缘栅双极晶体管（IGBT）。TC4431/4432具有匹配的输出上升和下降时间，以及匹配的前沿和后沿传播延迟时间。TC4431/4432器件的交叉导通电流也非常低，可降低器件的整体功耗。

这些器件基本上不受任何形式的干扰影响，除非是直接过压或过耗。在其功率和电压额定值范围内的任何条件下，它们都不会被锁存。当接地端子出现高达5V的接地反弹时，这些部件不会受到损坏或出现不当操作。它们可以承受超过1A的任一极性的感应电流被强制反馈到其输出端，而不会损坏或出现逻辑混乱。此外，所有端子都具有高达4kV的静电放电保护。TC4431/4432的输入可以直接由TTL或CMOS（3V至25V）驱动。此外，输入内置了300mV的迟滞，提供抗噪能力，并允许器件由缓慢上升或下降的波形驱动。凭借表面贴装和通孔封装，以及较宽的工作温度范围，2A MOSFET驱动器TC4431/4432系列适用于大多数需要高栅极/线路电容驱动的应用。

• 具有附加使能功能的行业标准引脚排列
• 在平坦区域使用TrueDrive实现±2A高峰值电流驱动能力
• 采用独特的双极和CMOS输出级实现高效恒流源
• 与电压无关的TTL/CMOS兼容输入
• 10nF负载下典型上升和下降时间为20ns
• 输入下降和上升的典型传播延迟分别为25ns和5ns
• 4.5V至25V电源电压
• 热增强型MSOP PowerPAD，热阻θjc为4.7°C/W
• 额定温度范围为 -40°C至105°C
• 8引脚SOIC和PDIP封装采用铅表面处理（CU NIPDAU）

• 重载线路的线路驱动器
• 脉冲发生器
• 驱动大型MOSFET和IGBT
• 本地电源开关
• 电机和螺线管驱动器
• 低频启动器
