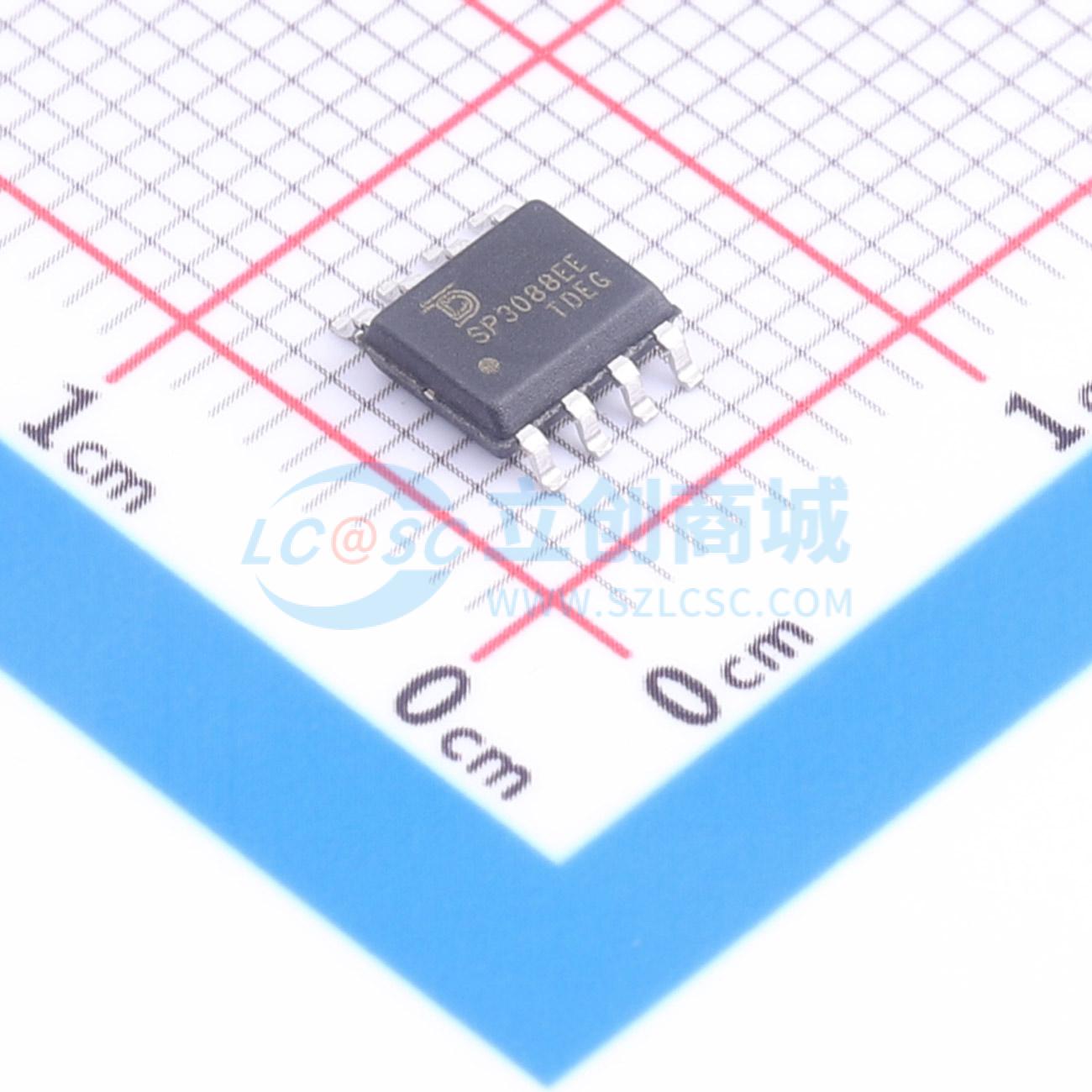

温馨提醒：图片仅供参考，商品以实物为准

SP3088EEN-L/TR-TUDI

故障安全、高速、压摆率限制的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: SP3088EEN-L/TR-TUDI
商品编号: C54741400
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.134克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护

商品概述

SP3088高速收发器用于RS - 485/RS - 422通信，包含一个驱动器和一个接收器。当接收器输入开路或短路时，这些设备保证接收器输出为逻辑高电平。这意味着如果终端总线上的所有驱动器都被禁用（高阻抗），接收器输出将为逻辑高电平。SP3088的驱动器具有不受限制的压摆率，使得传输速度可达10Mbps。这些收发器在闲置或驱动器禁用时通常消耗低功率电流。所有设备的接收器输入阻抗为1/8负载，允许总线上连接256个收发器。SP3088用于半双工通信。

商品特性

单电源4.5 - 5.5V供电
接收器在总线开路、短路或终端连接时具有故障保护功能
1/8单位负载，总线上可连接256个收发器
RS - 485引脚具有强大的ESD保护
- ±15V气隙放电
- ±15kV人体模型
- ±8kV接触放电
可控制驱动器上升时间
控制端具有热插拔干扰保护
驱动器短路时热关断
电流限制和过载保护

应用领域

RS - 422/RS - 485通信
电平转换器
对EMI敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	10Mbps
