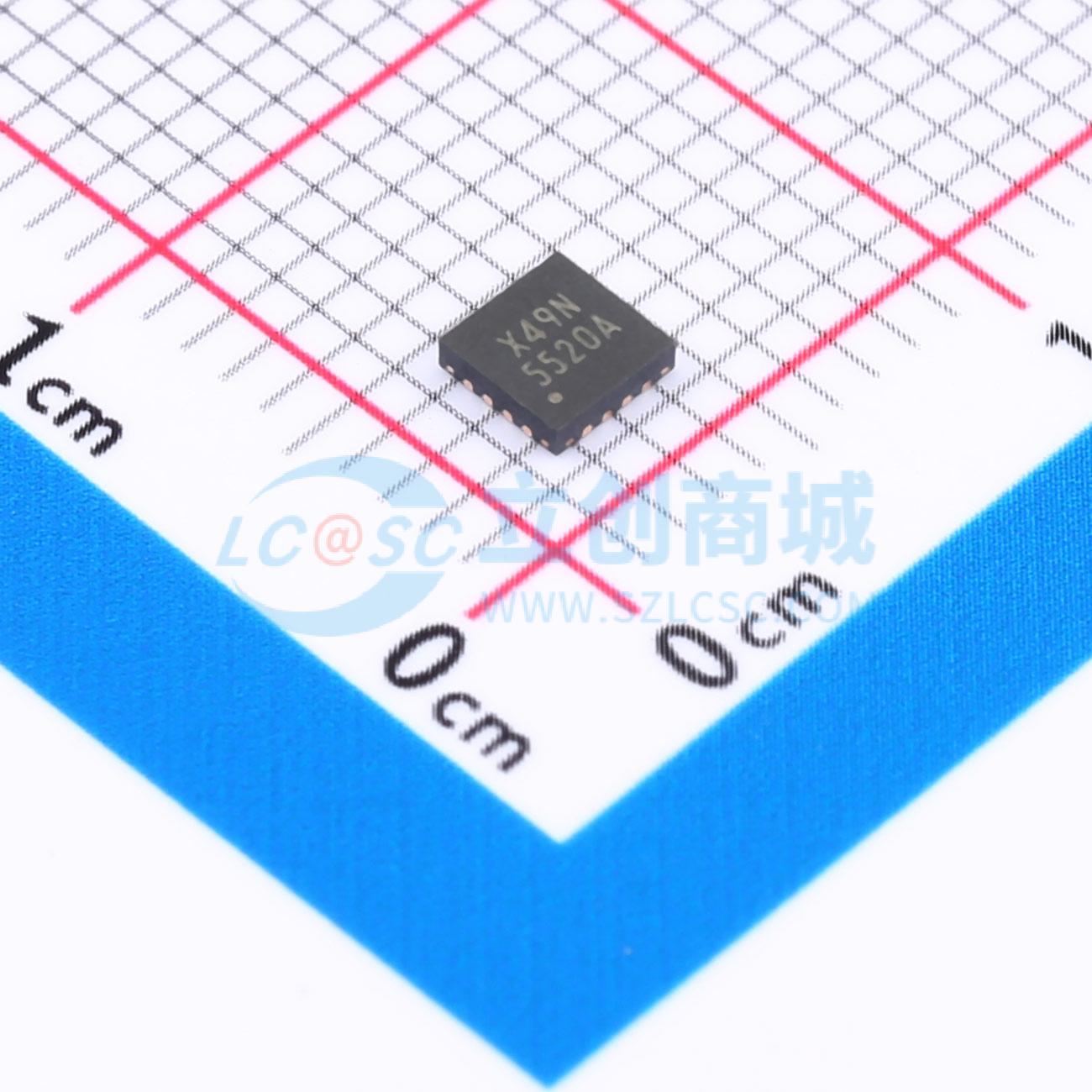

AT5520AR41U
TFT LCD面板的偏置电源
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 包括一个高性能升压调节器、一个 VCOM 缓冲器（单位增益运算放大器）、一个 VGH 电荷泵驱动器和一个 VGL 电荷泵驱动器，用于有源矩阵薄膜晶体管 (TFT) 液晶显示器 (LCD)。升压转换器为面板源极驱动 IC 提供稳压电源电压。该转换器是一种高开关频率（1.2MHz）电流模式调节器，集成了 20V N 沟道 0.7Ω MOSFET，允许使用超小型电感器和陶瓷电容器。它能对脉冲负载提供快速瞬态响应，同时实现超过 90% 的效率
- 品牌名称
- GMT(致新)
- 商品型号
- AT5520AR41U
- 商品编号
- C5162516
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 1200kHz | |
| 耗散功率(Pd) | 1.21W |
商品概述
AT5520A 包括一个高性能的升压调节器、一个 VCOM 缓冲器（单位增益 OPA）、一个 VGH 电荷泵驱动器和一个 VGL 电荷泵驱动器，适用于有源矩阵薄膜晶体管 (TFT) 液晶显示器 (LCD)。升压转换器为面板源驱动 IC 提供稳压电源电压。该转换器是一个高开关频率（1.2MHz）的电流模式调节器，集成了20V N-沟道0.7Ω MOSFET，允许使用超小型电感器和陶瓷电容器。它能够对脉冲负载提供快速瞬态响应，同时实现超过90%的效率。该器件可以从低至2.8V的输入产生高达18V的输出电压。
VCOM 缓冲器可以驱动 LCD 的 VCOM 电压，具有高短路电流（150mA）、快速摆率（12V/μs）、宽频带（12MHz）和轨到轨输入/输出特性。正负电荷泵驱动器分别提供可调稳压输出电压 VGH 和 VGL 以偏置 TFT。两个电荷泵驱动器均以600kHz的开关频率工作。
AT5520A 包含内部上电时序、升压转换器的过/欠压保护以及过温保护，确保安全运行。AT5520A 采用16引脚3X3 TQFN封装。
应用领域
- 照片框
- GPS
- 超移动个人电脑（UMPC）
