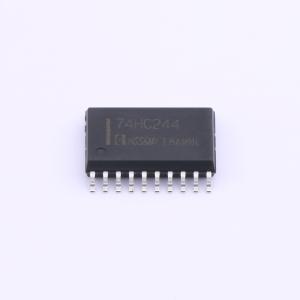

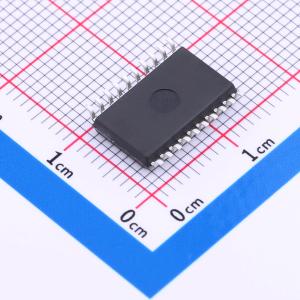

温馨提醒：图片仅供参考，商品以实物为准
74HC244M/TR
缓冲器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC244 是一款高速硅栅CMOS 器件，其引脚兼容低功耗肖特基TTL（LSTTL）系列。该电路完全符合JEDEC 标准no.7A。74HC244 是一款带三态输出控制的八路缓冲器/线路驱动器。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC244M/TR
- 商品编号
- C5160082
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 6mA | |
| 系列 | 74系列 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 11ns@4.5V,50pF |
商品概述
74HC244 是一款高速硅栅CMOS 器件，其引脚兼容低功耗肖特基TTL（LSTTL）系列。该电路完全符合JEDEC 标准no.7A。74HC244 是一款带三态输出控制的八路缓冲器/线路驱动器。三台输出端由输入使能端(1和2OE(overline))控制。当使能端（[nOE(overline)]）为高电平时，输入端呈现高阻态。74HC244 与74HC240 相识，但74HC240 是反相输出
商品特性
- 八路总线驱动
- 同相三态输出
- ESD 能力：人体模式（EIA/JESD22－A114－A）超过2000V；机械模式（EIA/JESD22－A115－A）超过200V
- 工作环境温度范围： -40~85℃
- 封装形式：DIP20/SOP20
