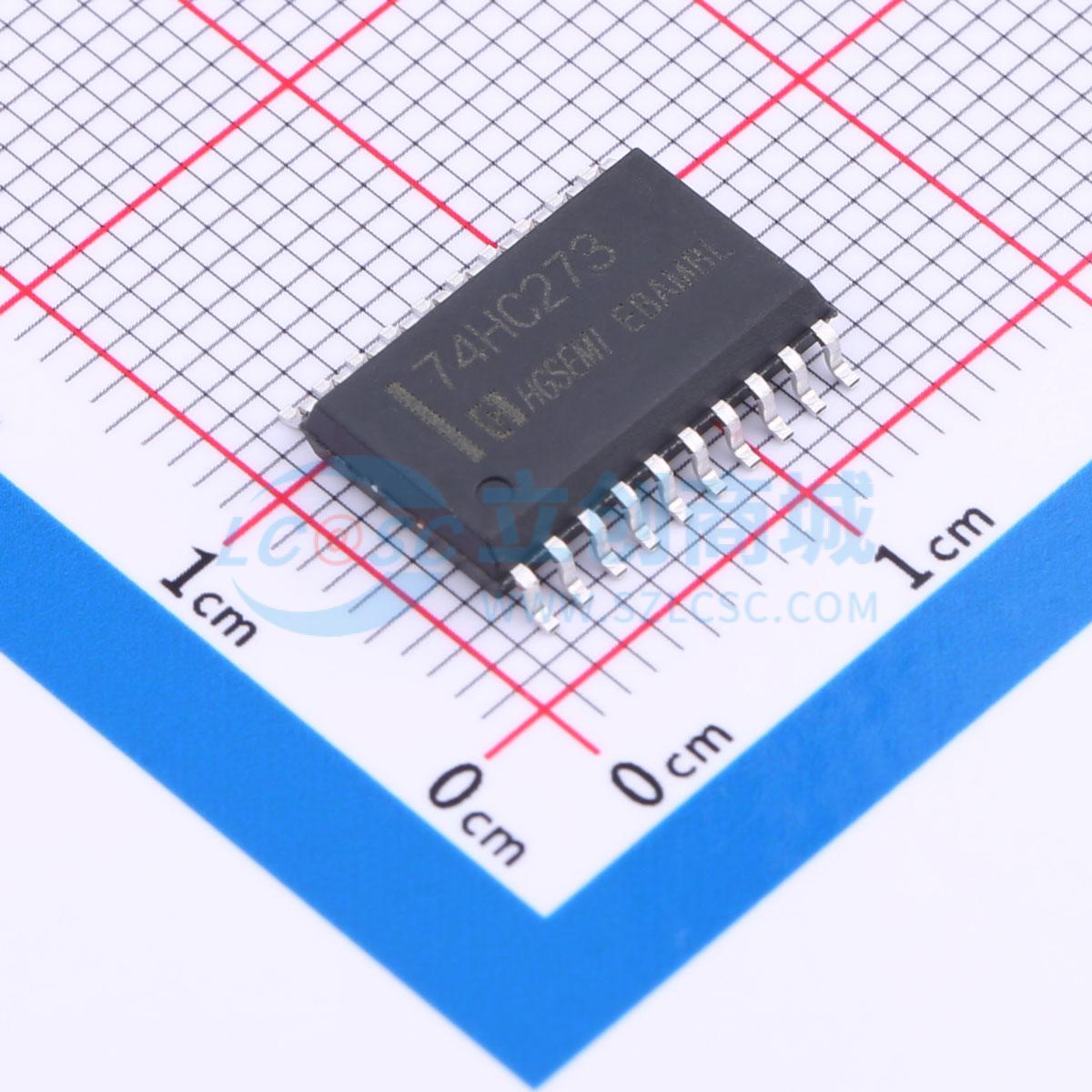

温馨提醒：图片仅供参考，商品以实物为准
74HC273M/TR
带复位的八路上升沿触发D型触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC273是一款高速硅栅COMS8位上升沿触发的D型触发器电路。该电路具有时钟(CP)和一键复位（MR）输入端。输出端Qn会输出相对应的Dn的状态，满足从低到高时钟（CP）转换的建立和保持时间要求。MR为低时，输出变为低，与时钟、数据无关。输入端包含钳位二极管，这样可以使用限流电阻将输入端接入超过电源电压的电压。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC273M/TR
- 商品编号
- C5160084
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 103MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 15ns@4.5V,15pF | |
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 4mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 12ns | |
| 保持时间 | 3ns |
