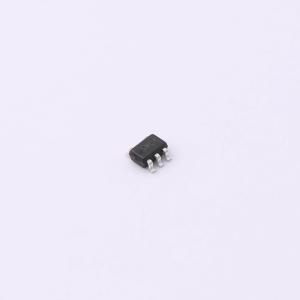

74LVC1G08M7/TR
逻辑门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G08 是一款的 2 输入与门集成电路，可实现 Y = A · B 和 Y = ¬(A + B) 的数学逻辑运算。采用先进 CMOS 工艺设计，具有低功耗和高输出驱动能力的工作特点，电源电压 VCC 在 1.65V 和 5.5V 之间芯片均可正常工作。并且 74LVC1G08 具有多种小型封装外形，可广泛应用于高端精密仪器和小型化低功耗的手持设备，以及人工智能等领域。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74LVC1G08M7/TR
- 商品编号
- C5160085

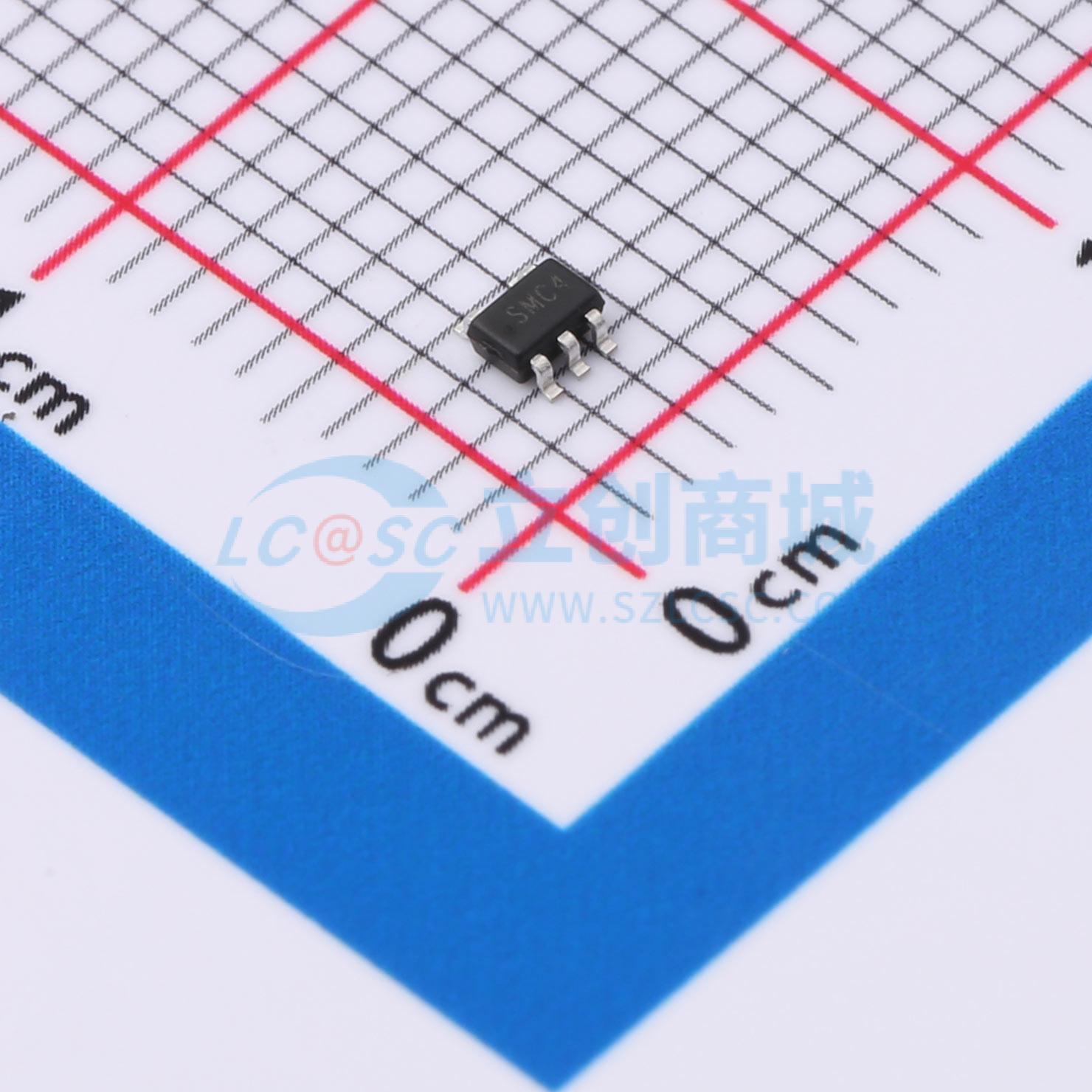

- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 4V；2.15V；2.73V；1.47V；1.64V | |
| 输出低电平(VOL) | 350mV；200mV；110mV；110mV；10mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 10ns@5V,15pF | |
| 工作温度 | -25℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
74LVC1G08 是一款 2 输入与门集成电路，可实现 Y = A × B 和 Y = A + B（上划线）的数学逻辑运算。采用先进 CMOS 工艺设计，具有低功耗和高输出驱动能力的工作特点，电源电压 VCC 在 1.65V 和 5.5V 之间芯片均可正常工作。并且 74LVC1G08 具有多种小型封装外形，可广泛应用于高端精密仪器和小型化低功耗的手持设备，以及人工智能等领域。
商品特性
- 低输入电流：典型值 0.1uA
- 低静态功耗：典型值 0.1uA
- 高输出驱动：VCC=4.5V，大于 32MA
- 宽工作电压范围：1.65V 和 5.5V
- 封装形式：SOT-23-5/SC70-5
应用领域
- 便携式音频接口
- 数字电视
- 无线耳机与智能手表
- 蓝牙播放器与家庭影院
- 固态硬盘
