温馨提醒：图片仅供参考，商品以实物为准

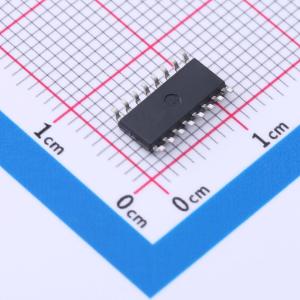

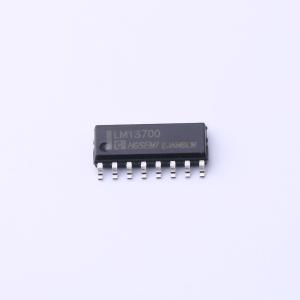

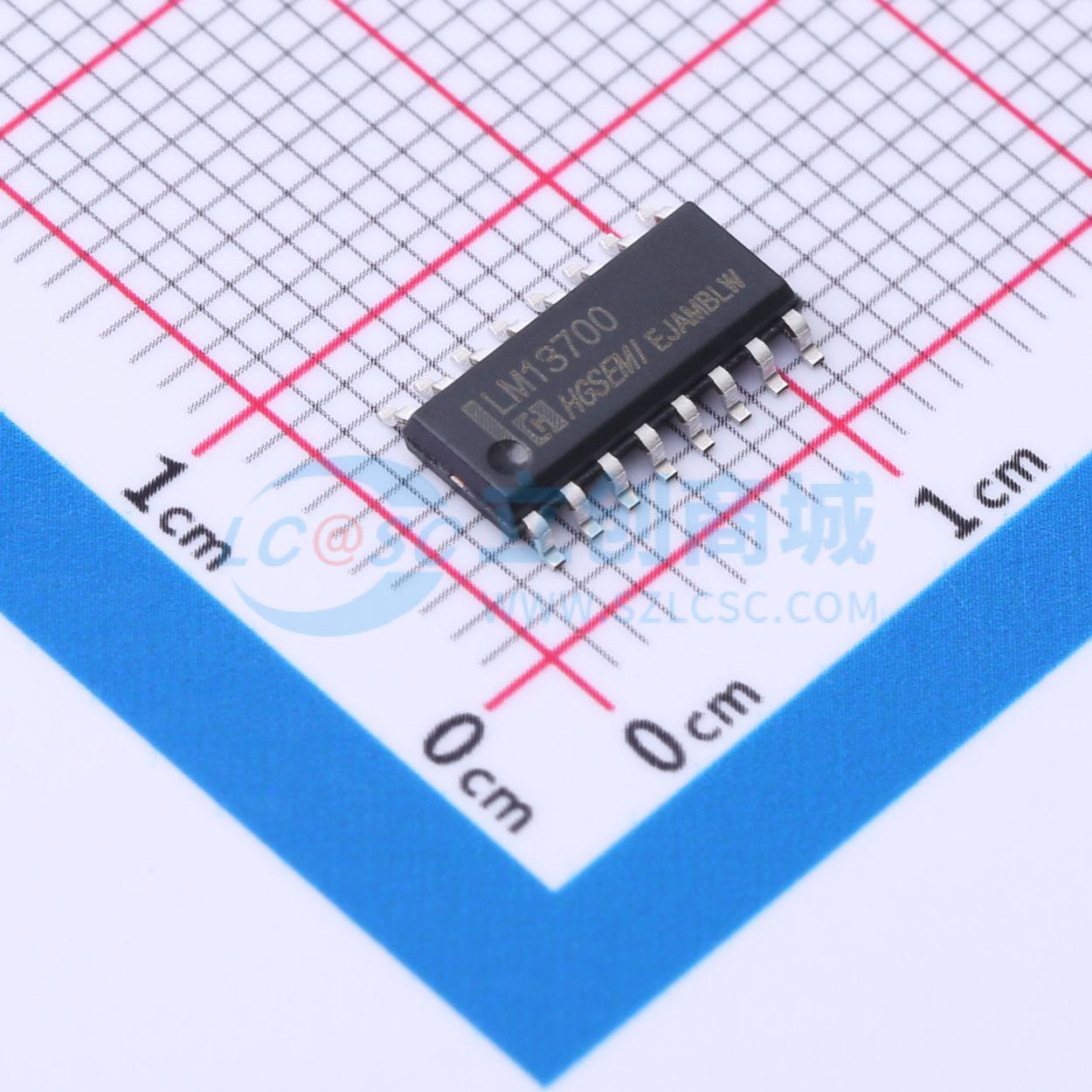

LM13700M/TR
具有线性二极管和缓冲器的双路跨导运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM13700M/NOPB LM13700 LM13700MX/NOPB
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM13700M/TR
- 商品编号
- C5160094
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 50V/us | |
| 输入偏置电流(Ib) | 8uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 33nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 20mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 9.5V~32V | |
| 双电源(Vee~Vcc) | -16V~16V |
商品概述
LM13700 系列包含了两路流控型放大器，每一路都有差分输入和一个推挽输出。这两路运放共用一个电源，但可以单独工作。输入端的线性二极管可以减少失真和允许更高的输入电压。其结果可改善 0.5% THD 条件下 10dB 的信噪比。为了补充放大器的动态响应范围，特别设计了高阻抗性的缓冲器。与 LM13600 的输出缓冲器受控于输入偏置电流 Iabc 所不同的是，LM13700 的输出缓冲器是独立于 Iabc 工作的（输出直流电平也是的），所以在音频应用方面要优于 LM13600。
商品特性
- 跨导 gm 可调性超过 10 Decades
- 内部的线性二极管可减少输出失真
- 优良的跨导 gm 线性度
- 高阻抗缓冲器
- 放大器间优良的匹配性
- 高输出信噪比
应用领域
- 电流控制放大器
- 立体声音频放大器
- 流控型阻抗电路
- 流控型滤波器
- 流控型振荡器
- 多路复用器
- 定时器
- 采样保持电路
