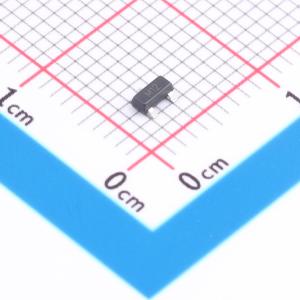

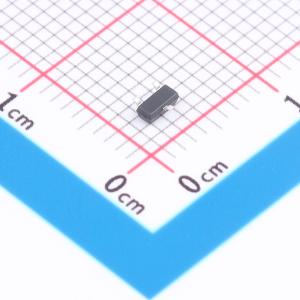

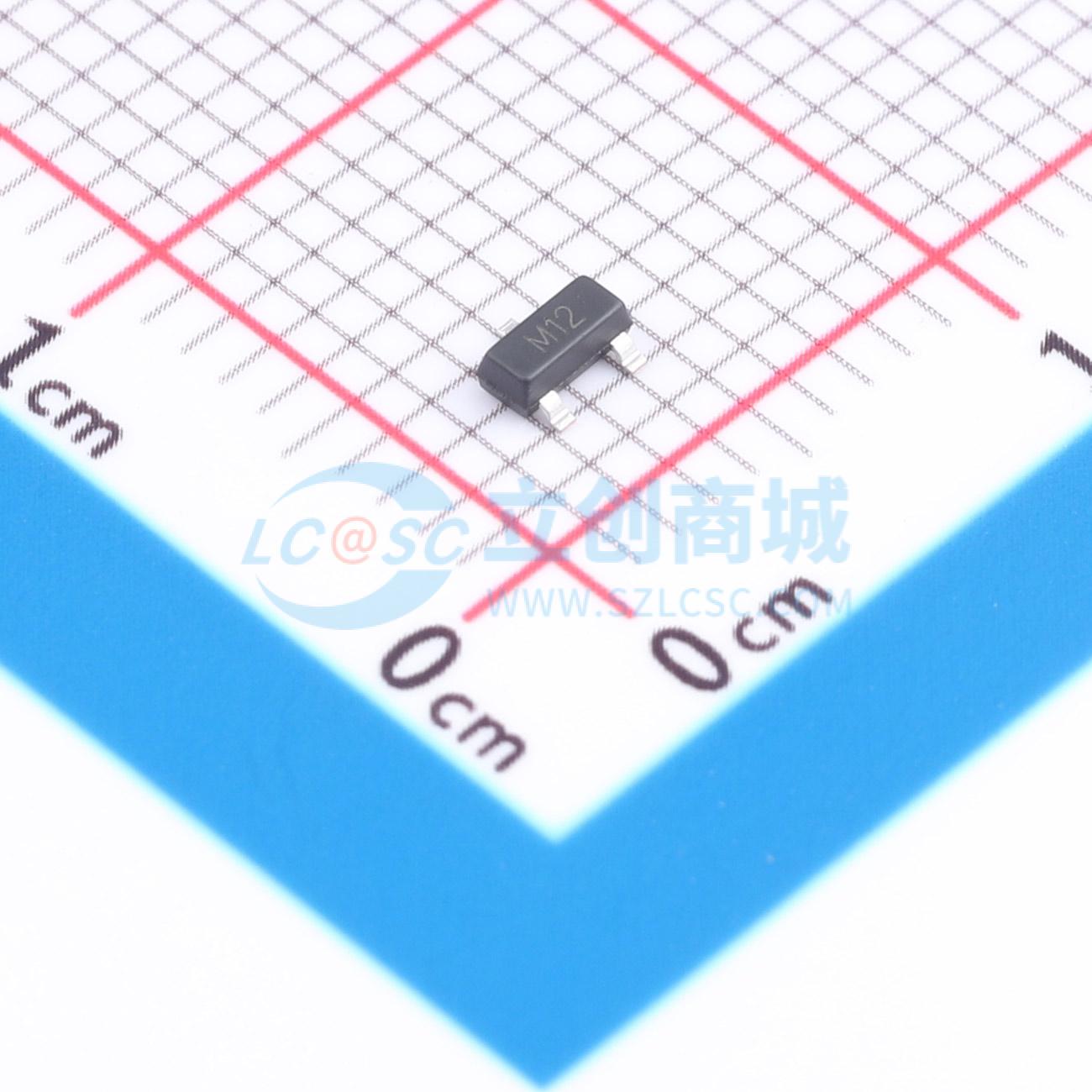

SM12N
双路单向ESD保护二极管，适用于瞬态过压保护，双结共阳极设计节省电路板空间
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SM12N
- 商品编号
- C54582096
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 330W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD |
商品概述
这些双片式硅浪涌保护二极管专为需要瞬态过电压保护能力的应用而设计，适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。它们的双结共阳极设计仅用一个封装即可保护两条独立线路，非常适合电路板空间有限的情况。
商品特性
- 具有2个单向瞬态抑制功能
- 反向关断电压：最大12V
- 低钳位电压
- 低泄漏电流：纳安级别
- 响应时间通常小于1ns
- 静电放电保护：30kV（空气）/ 30kV（接触）（IEC61000 - 4 - 2）
应用领域
- 计算机
- 打印机
- 通信系统
- 手机及配件
- 便携式电子设备
- 工业控制
