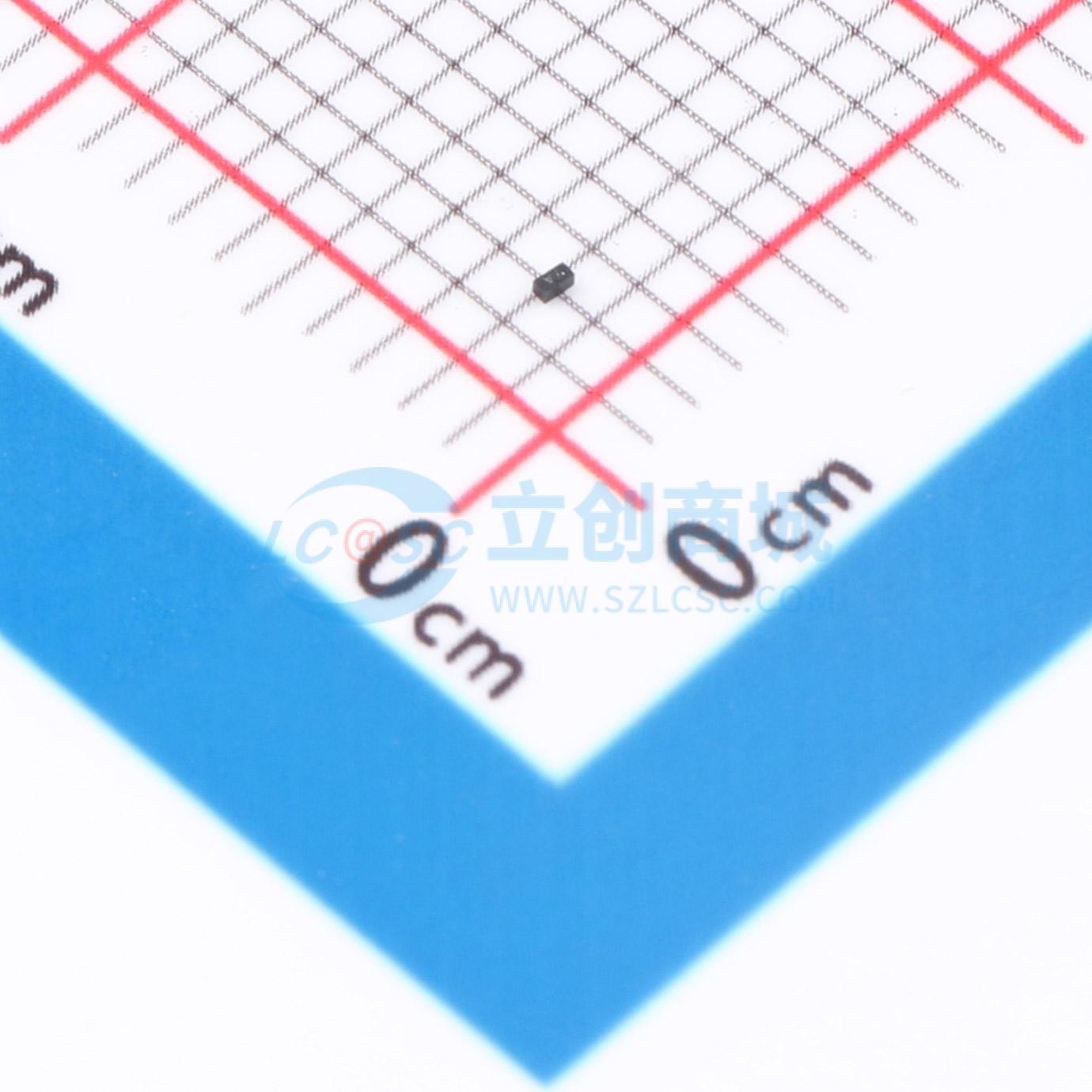

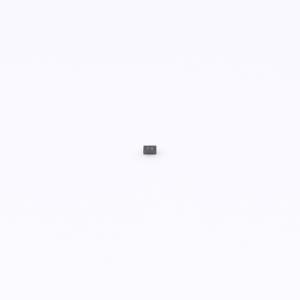

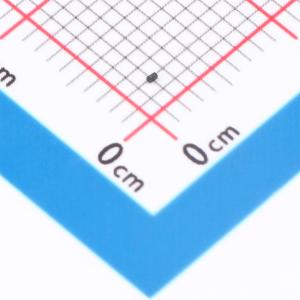

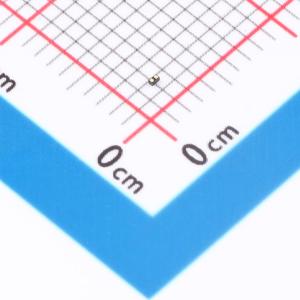

温馨提醒：图片仅供参考，商品以实物为准
SLESD11E7.0C
单线路双向ESD保护二极管，采用单晶硅技术，响应快、钳位电压低，适用于便携式设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD11E7.0C
- 商品编号
- C54582094
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.2V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD |
商品概述
SLESD11E7.0C是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应速度快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。SLESD11E7.0C符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均为±30 KV。它采用超小型0.6×0.3×0.3mm无铅0201封装。小尺寸和高ESD浪涌保护能力使SLESD11E7.0C成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
商品特性
- 超小型贴片封装0.6×0.3×0.3mm
- 单线路双向ESD保护
- 飞法级电容：C_J = 18 pF（典型值）
- 符合以下标准：IEC 61000 - 4 - 2（ESD）抗扰度测试，空气放电：±30KV，接触放电：±30KV；IEC 61000 - 4 - 5（雷击）8A（8/20μS）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 键盘、侧键、液晶显示器
