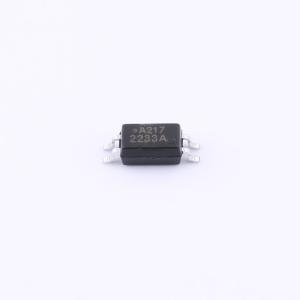

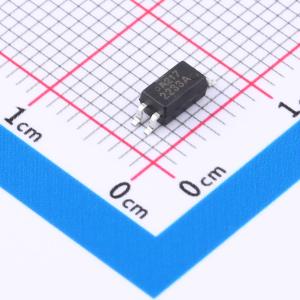

温馨提醒：图片仅供参考，商品以实物为准
ACPL-217-50AE
直流输入，半间距光电晶体管光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款直流输入、单通道、半间距光电晶体管光耦合器，包含一个与光电晶体管光耦合的发光二极管。采用 4 引脚 SO 封装。输入-输出隔离电压额定值为 3750V_RMS。响应时间 tr 典型值为 2μs，在输入电流为 5mA 时，最小电流传输比 (CTR) 为 50%。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-217-50AE
- 商品编号
- C5157608
- 商品封装
- SO-4
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
