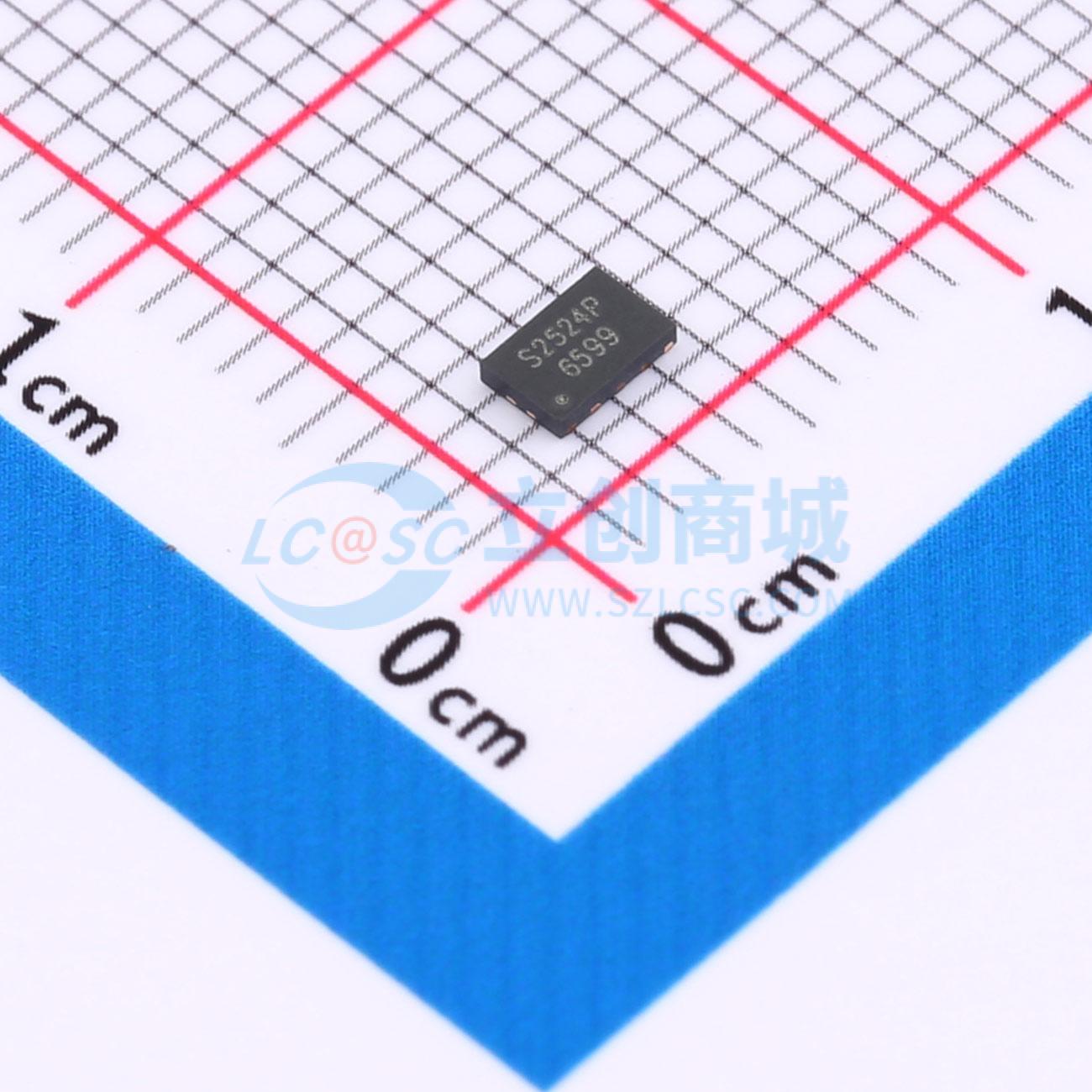

温馨提醒：图片仅供参考，商品以实物为准

TS2524PSX

ESD 2.5V截止峰值浪涌电流：40A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USB2.0 至 USB3.0 ，HDMI2.0@@TVS管 /防静电芯片IC/USB3.0/TYPE-C/HDMI/快充
品牌名称: 晶扬电子
商品型号: TS2524PSX
商品编号: C5157611
商品封装: DFN-10L(3x2)
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TS2524PSX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS2524PSX典型电容仅为3.8 pF，旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）（±30kV空气放电、±30kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（40A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS2524PSX采用DFN3.0×2.0 - 10L封装。每个TS2524PSX器件可保护两对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD耐受性的综合特性使TS2524PSX非常适合高速数据端口和高频线路（如千兆以太网端口）应用。TS2524PSX的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）40A（8/20μs）
针对高速线路优化的封装
可为两对线路提供保护
低电容：3.8 pF（0V（典型值））
低漏电流：0.1μA（0VRWM（典型值））
低工作电压和钳位电压
每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击

应用领域

10/100/1000M以太网端口
广域网/局域网设备
台式机、服务器和笔记本电脑
手机
交换系统
音频/视频输入

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	40A@8/20us
	峰值脉冲功率(Ppp)	600W@8/20us

	属性	参数值
	反向电流(Ir)	100nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	3.8pF
