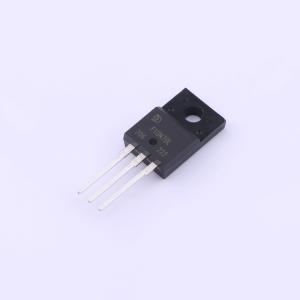

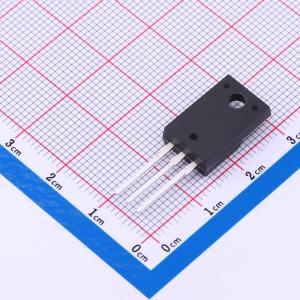

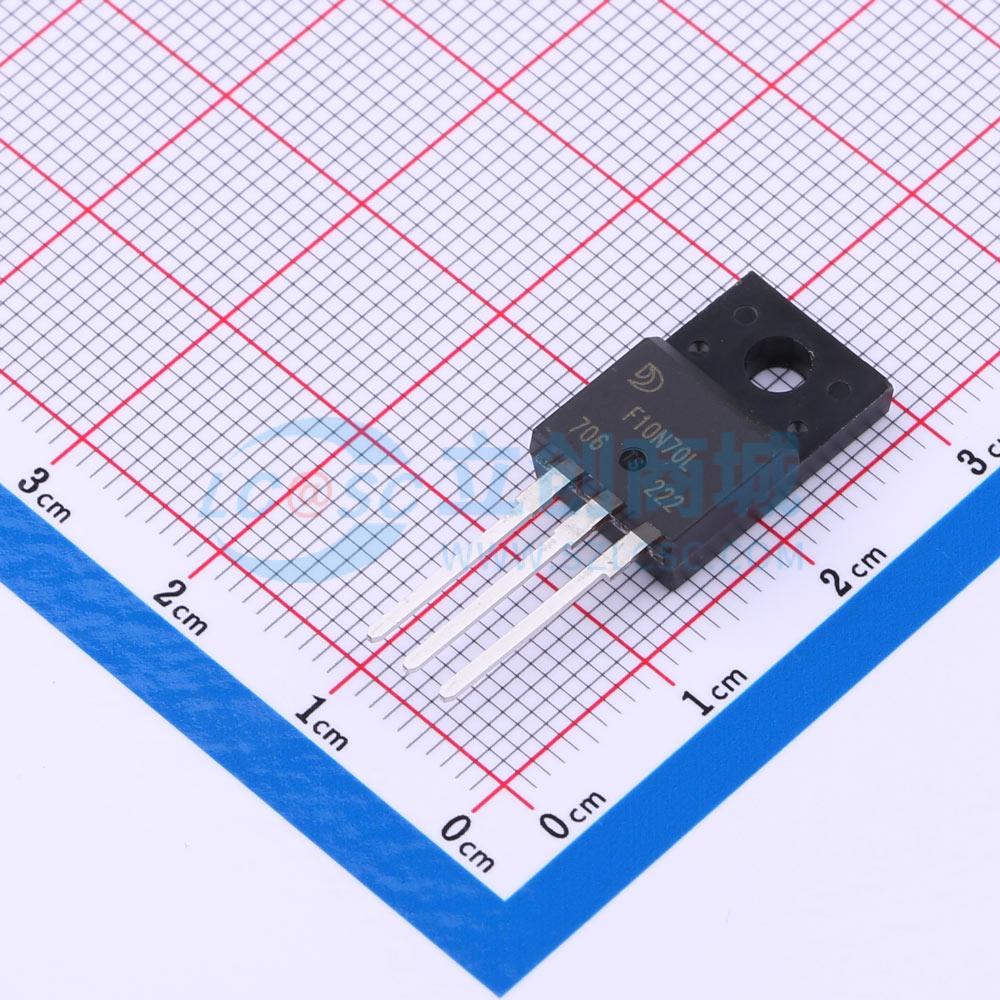

F10N70L
耐压:700V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- F10N70L是一款高压功率MOSFET，具备更优特性，如开关时间短、栅极电荷低、导通电阻小，且具有高抗雪崩特性。该功率MOSFET通常用于开关电源和适配器的高速开关应用中。
- 品牌名称
- 晶导微电子
- 商品型号
- F10N70L
- 商品编号
- C5157068
- 商品封装
- TO-220F-3L
- 包装方式
- 管装
- 商品毛重
- 2.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V,5A | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 1.653nF@25V | |
| 反向传输电容(Crss) | 9.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 131pF |
