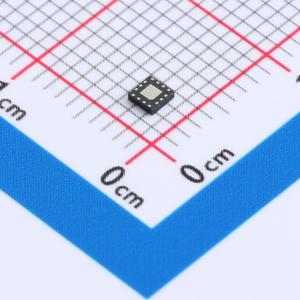

温馨提醒：图片仅供参考，商品以实物为准
JSW6-33DR+
高功率反射式六位单刀多掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JSW6-33DR+是一款高功率反射式六位单刀多掷射频开关，采用绝缘体上硅工艺制造，具有非常高的IP3，内置CMOS驱动器和负电压布局。
- 品牌名称
- Mini-Circuits
- 商品型号
- JSW6-33DR+
- 商品编号
- C5157091
- 商品封装
- SMD-16P
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 5MHz~2.7GHz | |
| 隔离度 | 37dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.6dB | |
| 工作电压 | 2.5V~4.8V | |
| 工作温度 | -40℃~+85℃ |
商品概述
JSW6 - 33DR+ 是一款高功率 3W 反射式单刀双掷（SPDT）开关，集成驱动器，采用单正电源电压供电，典型电流消耗为 40μA。它专为 5 - 2700 MHz 的超宽带工作而设计。采用 14 引脚、尺寸为 2mm x 2mm x 0.55mm 的小型封装，湿度敏感度等级（MSL）为 1 级，静电放电（ESD）等级为 1B 级。
商品特性
- 带内部驱动器的反射式射频开关
- 单电源电压，+2.5V 至 +4.8V，高功率 3W
- 高隔离度，1 GHz 时典型值为 37 dB
- 低插入损耗，1 GHz 时典型值为 0.6 dB
- 高三阶交调截点（IP3），1 GHz 时典型值为 59 dBm
- 低电流消耗，典型值为 40 μA
- 高功率，P0.1dB 典型值为 3W
应用领域
- 有线电视（CATV）系统
- 卫星通信（SATCOM）系统
- 自动测试站
- 电信系统
