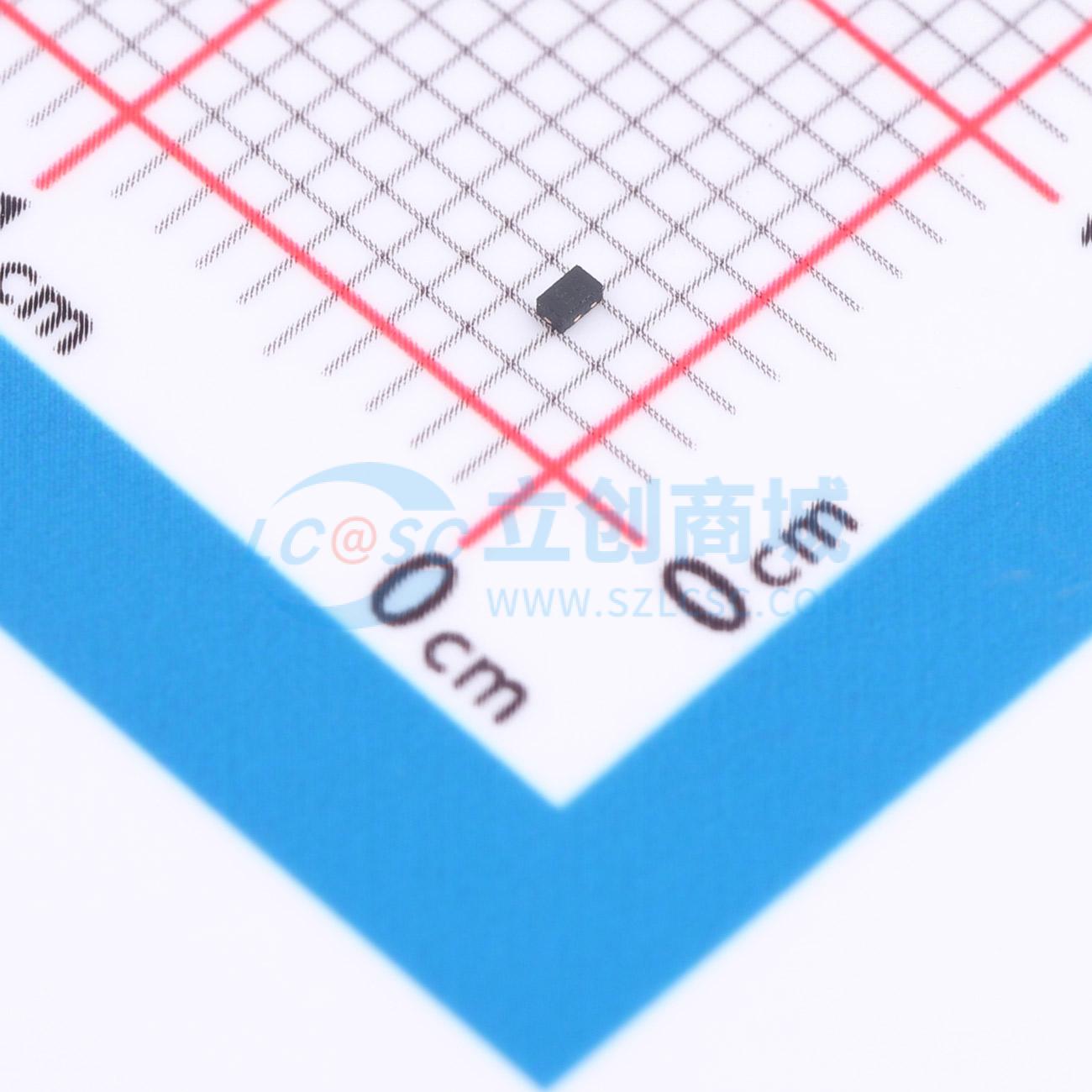

RCLAMP1561PQTCT(ES)实物图
  • RCLAMP1561PQTCT(ES)商品缩略图
  • RCLAMP1561PQTCT(ES)商品缩略图
  • RCLAMP1561PQTCT(ES)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP1561PQTCT(ES)

15V 单路双向ESD静电防护器件，23kV，CJ：0.2pF；HDMI/USB/NFC/RF超高速接口通讯防护。

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
15V 单路双向ESD静电防护器件，23kV，CJ：0.2pF；HDMI/USB/NFC/RF超高速接口通讯防护。
品牌名称
ElecSuper(静芯)
商品型号
RCLAMP1561PQTCT(ES)
商品编号
C54533314
商品封装
DFN1006-2L​
包装方式
编带
商品毛重
0.0083克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)15V
钳位电压35V
峰值脉冲电流(Ipp)3A@8/20us
峰值脉冲功率(Ppp)90W@8/20us
击穿电压(VBR)19V
属性参数值
反向电流(Ir)1uA
通道数单路
工作温度-40℃~+125℃
防护等级IEC 61000-4-2
类型ESD
Cj-结电容0.2pF

商品概述

RCLAMP1561PQTCT(ES) 旨在保护电压敏感元件，防止其因静电放电（ESD）而损坏或出现闩锁现象。出色的钳位能力、低泄漏和快速响应时间，为暴露于 ESD 的板级设计提供了一流的保护。由于其尺寸小且采用双向设计，它非常适合用于手机、MP3 播放器以及需要音频线路保护的便携式应用。

商品特性

  • IEC 61000 - 4 - 2 4 级 ESD 保护
  • ±23kV 接触放电
  • ±23kV 空气放电
  • 90W 峰值脉冲功率（8/20μs）
  • 低钳位电压
  • 工作电压：15V
  • 低泄漏电流
  • 符合 RoHS 标准
  • 保护一条双向线路
  • 结电容：典型值 0.20pF

应用领域

  • 手机及配件
  • 便携式数字助理
  • 笔记本电脑和手持设备
  • 数码相机
  • MP3 播放器
  • 外设
