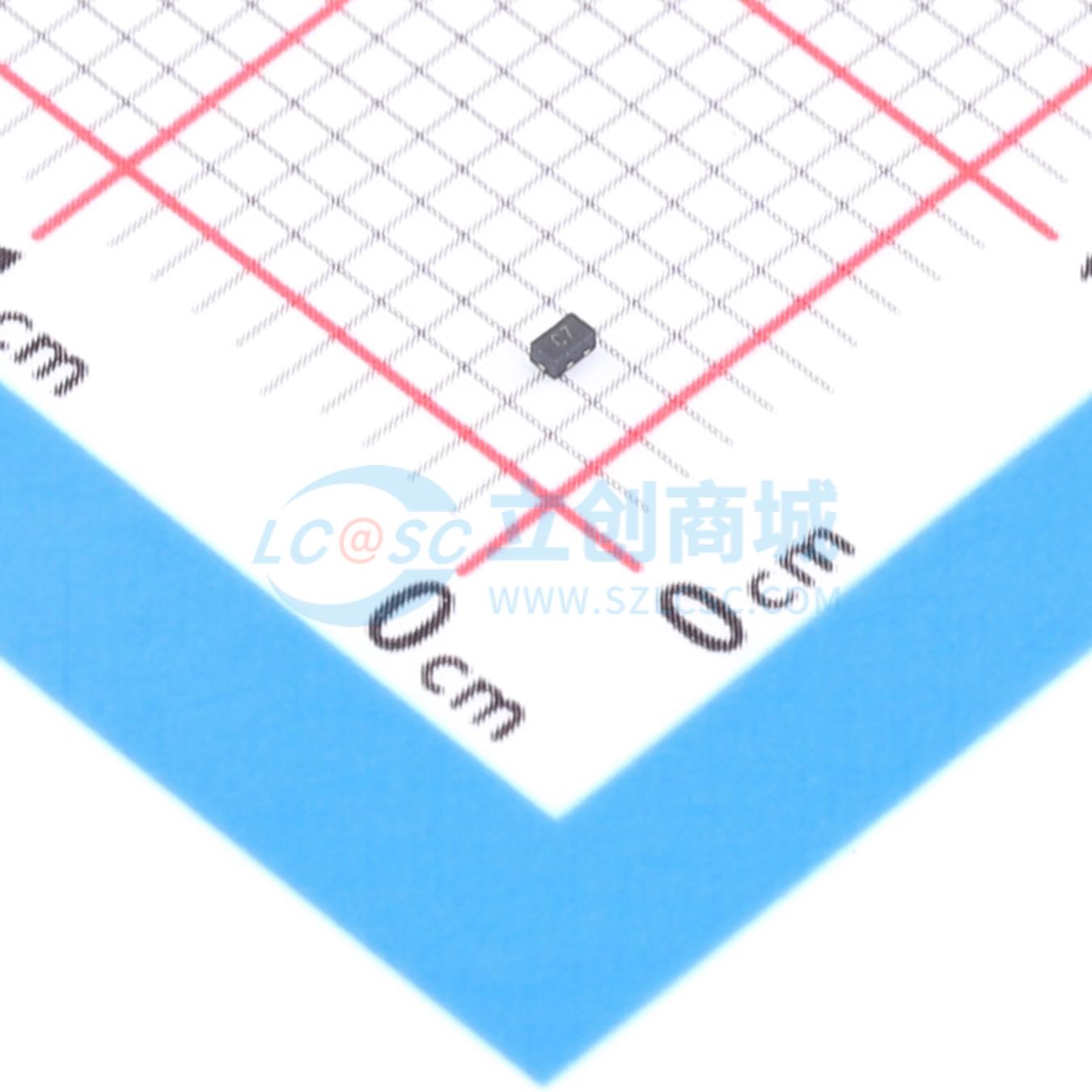

温馨提醒：图片仅供参考，商品以实物为准

SESD0402X1BN-0010-098(ES)

7V 单路双向ESD静电防护器件，23kV，CJ：0.1pF；HDMI/USB/NFC/RF超高速接口通讯防护。

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 7V 单路双向ESD静电防护器件，23kV，CJ：0.1pF；HDMI/USB/NFC/RF超高速接口通讯防护。
品牌名称: ElecSuper(静芯)
商品型号: SESD0402X1BN-0010-098(ES)
商品编号: C54533316
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

SESD0402X1BN - 0010 - 098(ES)旨在保护电压敏感元件，防止其因静电放电（ESD）而损坏或发生闩锁。出色的钳位能力、低泄漏和快速响应时间，为暴露于静电放电的板级设计提供了同类最佳的保护。由于其尺寸小且采用双向设计，它非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。

商品特性

IEC 61000 - 4 - 2 4级ESD保护
±23kV接触放电
±23kV空气放电
80W峰值脉冲功率（8/20μs）
低钳位电压
工作电压：7V
低泄漏电流
符合RoHS标准
保护一条双向线路
结电容：典型值0.10pF

应用领域

手机及配件
便携式数字助理
笔记本电脑与手持设备
数码相机
MP3播放器
外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	7V
	钳位电压	20V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	80W@8/20us
	击穿电压(VBR)	8.8V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.1pF
