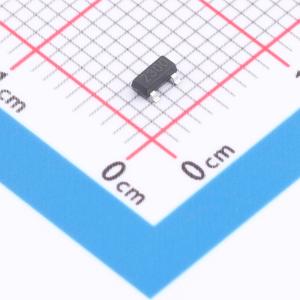

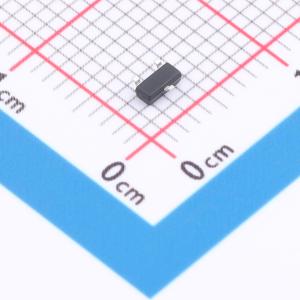

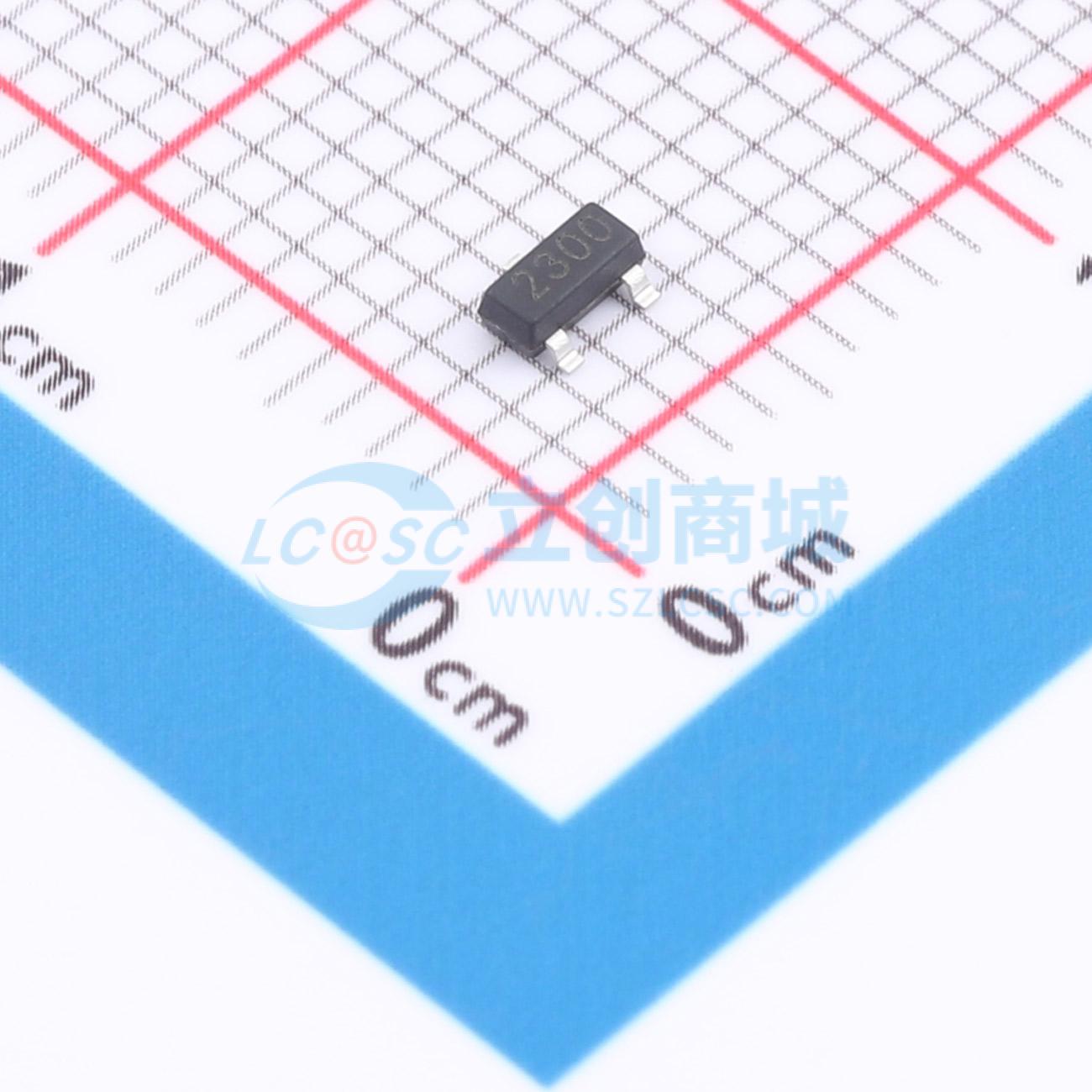

DMN2056U-7(ES)
N沟道,20V,4.0A,,25.0mΩ@4.5V,0.75V@250uA；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,20V,4.0A,,25.0mΩ@4.5V,0.75V@250uA；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- DMN2056U-7(ES)
- 商品编号
- C54533329
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 750mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6nC | |
| 输入电容(Ciss) | 470pF | |
| 反向传输电容(Crss) | 50pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 55pF | |
| 栅极电压(Vgs) | ±12V |
商品概述
DMN2056U - 7(ES)是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的导通电阻RDS(ON)。该器件适用于DC - DC转换、电源开关和充电电路。标准产品DMN2056U - 7(ES)为无铅产品。
商品特性
- 20V，RDS(ON)=25mΩ（典型值），VGS = 4.5V
- RDS(ON)=29mΩ（典型值），VGS = 2.5V
- 高密度单元设计，实现低导通电阻RDS(on)
- 材料：无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式PC的电源管理
- DC/DC转换
