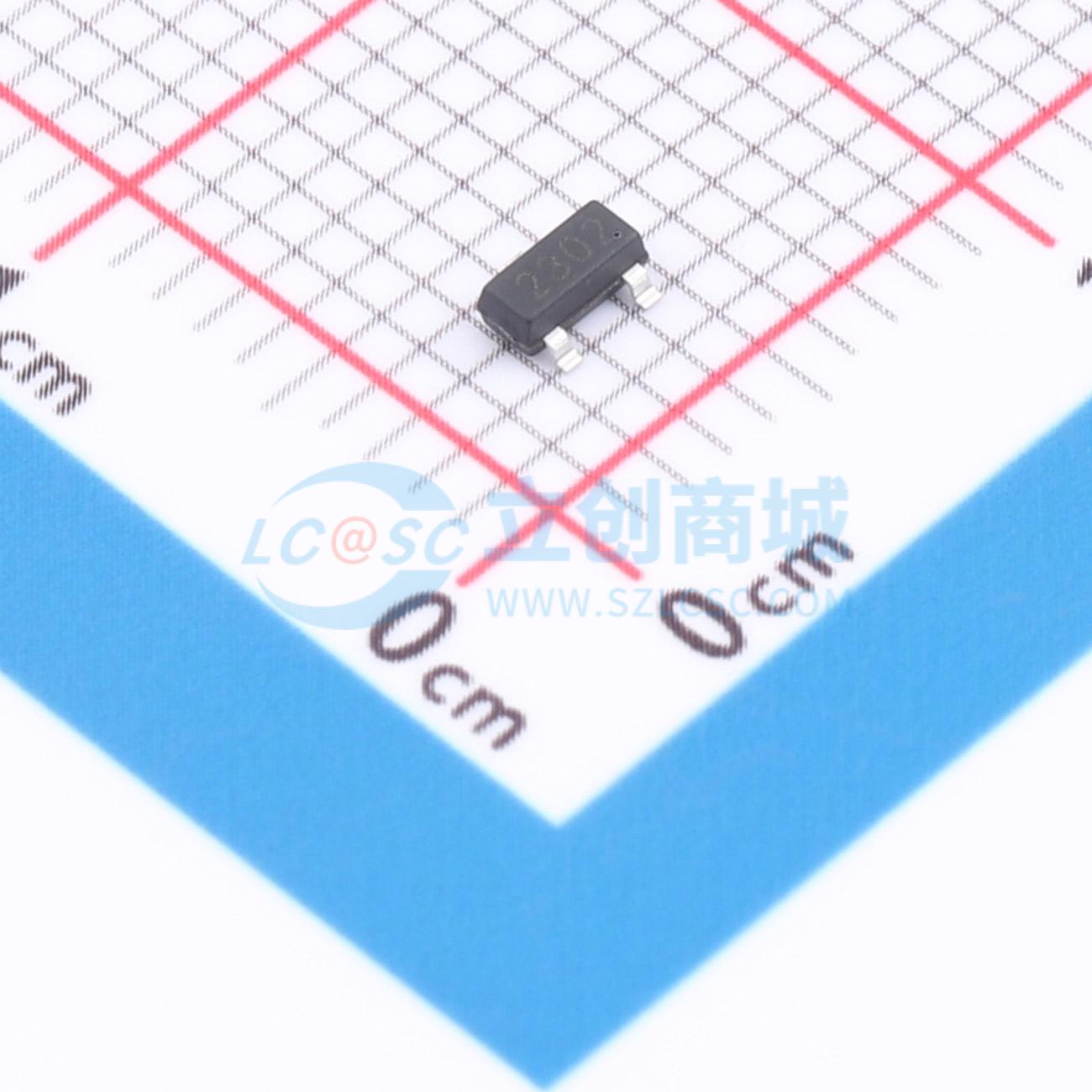

温馨提醒：图片仅供参考，商品以实物为准
BSS806NH6327(ES)
N沟道,20V,3.3A,45mΩ@4.5V；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,20V,3.3A,45mΩ@4.5V；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- BSS806NH6327(ES)
- 商品编号
- C54533325
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.3A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 0.9mW | |
| 阈值电压(Vgs(th)) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3nC | |
| 输入电容(Ciss) | 200pF | |
| 反向传输电容(Crss) | 28pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35pF | |
| 栅极电压(Vgs) | ±12V |
商品概述
BSS806NH6327(ES) 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的导通电阻（RDS(ON)）。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 BSS806NH6327(ES) 为无铅产品。
商品特性
- 20V，RDS(ON) = 45mΩ（典型值），VGS = 4.5V
- RDS(ON) = 62mΩ（典型值），VGS = 2.5V
- 高密度单元设计，实现低导通电阻（RDS(on)）
- 材料：无卤
- 可靠耐用
- ESD 保护
- 低泄漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式 PC 的电源管理
- DC/DC 转换
