温馨提醒：图片仅供参考，商品以实物为准

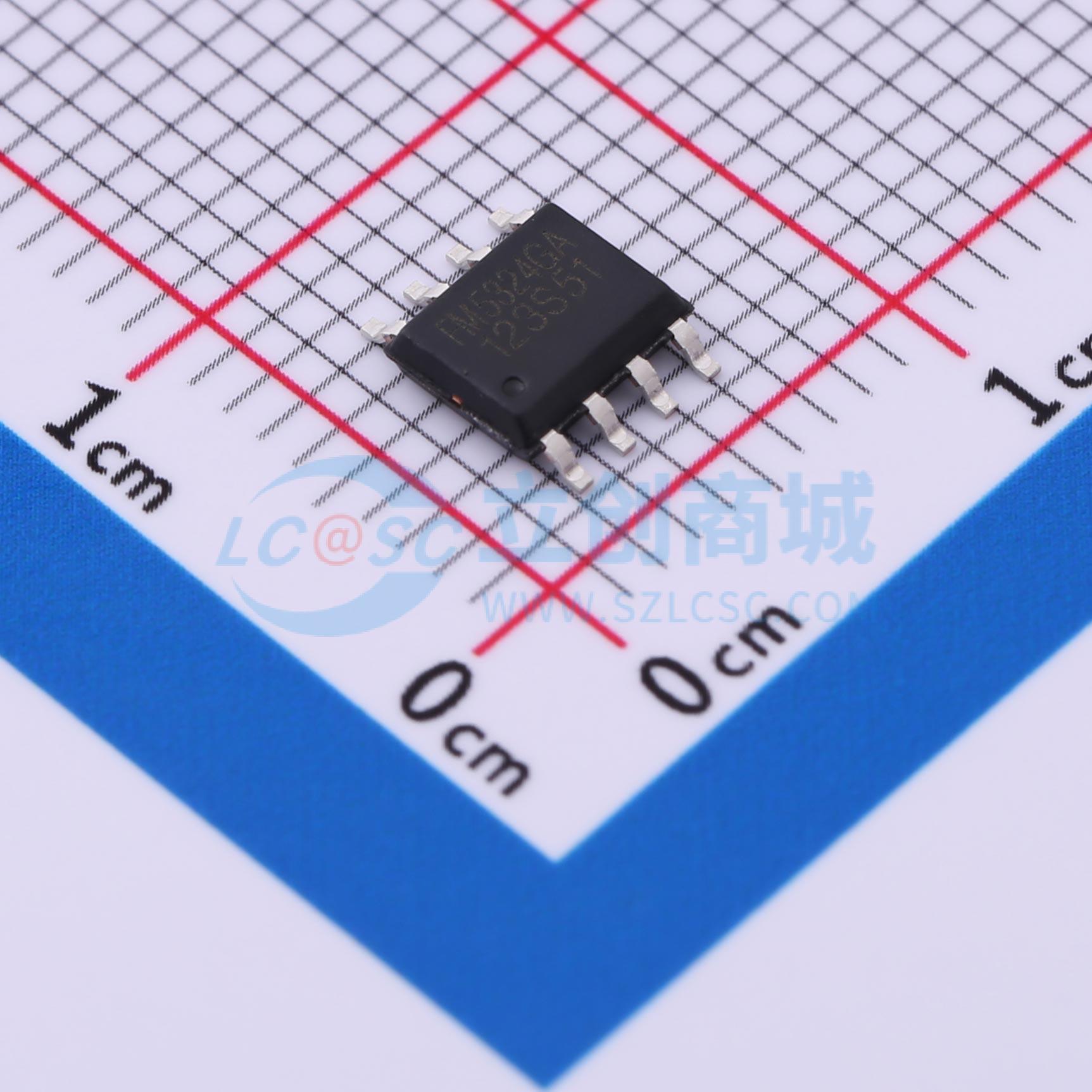

FM5324GA
移动电源管理IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM5324GA是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和LED电量指示的集成电源管理IC。 FM5324GA是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。 FM5324GA的DC-DC升压可达到±1%的精度，可以提供高达94%以上的升压转换效率，延长电池使用时间。
- 品牌名称
- FM(富满)
- 商品型号
- FM5324GA
- 商品编号
- C5156105
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.9V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 75uA |
商品概述
FM5324GA是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和LED电量指示的集成电源管理IC。 FM5324GA是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。 FM5324GA的DC-DC升压可达到±1%的精度，可以提供高达94%以上的升压转换效率，延长电池使用时间。 FM5324GA配置了3个LED驱动端口，可驱动4个LED显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。 FM5324GA具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护等。同时芯片端口设计了高性能的ESD保护电路，使得该款芯片具有极高的可靠性。
商品特性
- 外围电路简单，无需外部MOS
- 可以实现输入端2.0A@5V同步开关充电
- 可以实现2.4A@5V同步开关升压输出
- 低待机电流，约为60uA
- 充饱电压可选
- 软启动功能
- 涓流/恒流/恒压三段式充电
- 输入电源掉电电池自动升压供电
- 整体方案升压最高效率可达94%@2.4A
- OUT输出过流，短路保护
- 自动检测负载启动功能
- 空载检测关断功能
- 输出线补功能
- 快速充饱功能
- 多种按键模式可选
- 可选手电扩流功能
- 1 - 4灯电量显示功能，多种电量显示方式
- 多种电量曲线可选
- 封装形式：eSOP8L
应用领域
- 移动电源
- 其他便携设备
