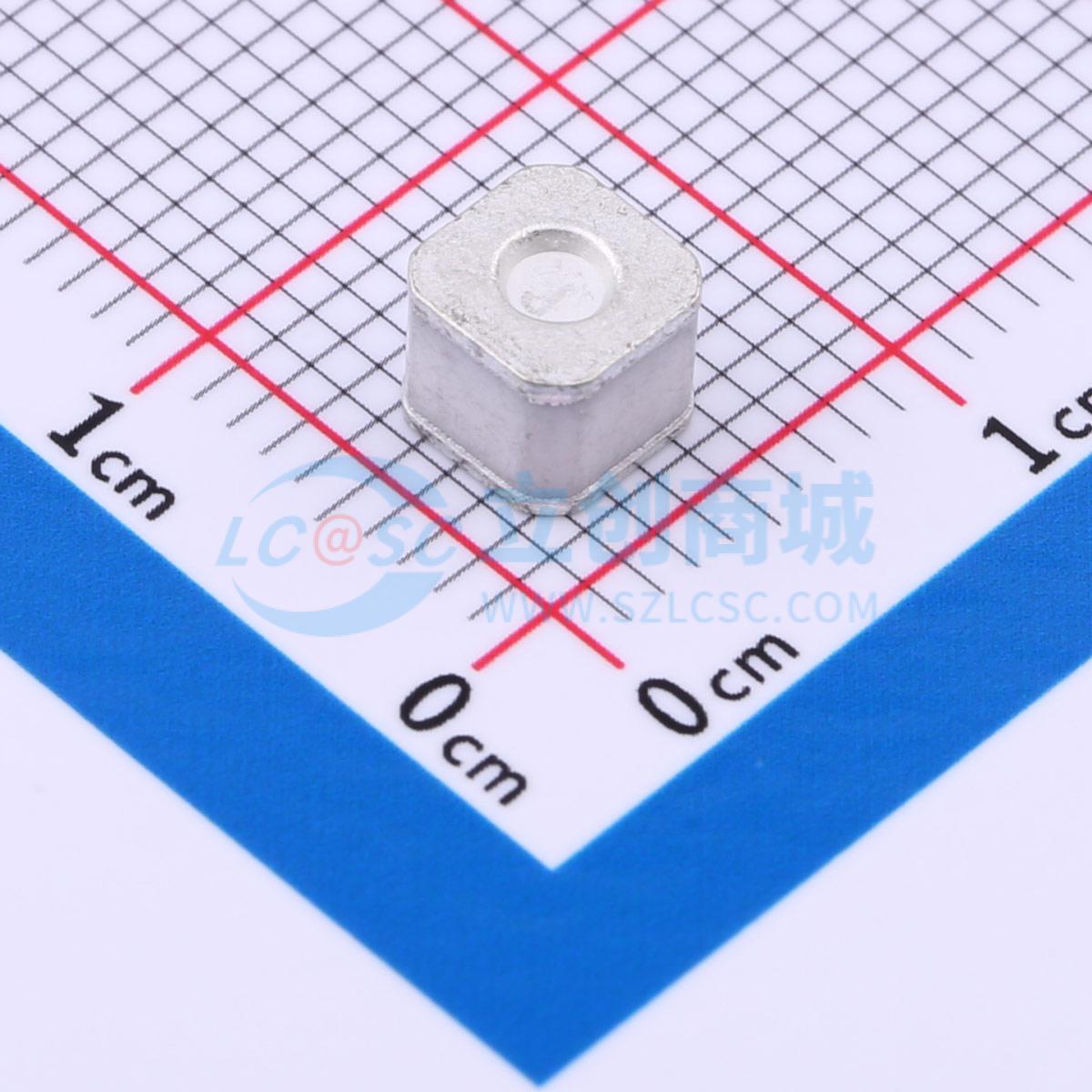

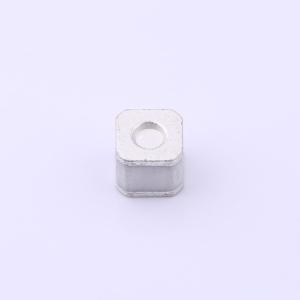

温馨提醒：图片仅供参考，商品以实物为准

X5-150XSMDT

放电管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 气体放电管 (GDT) 是保护电信设施的经典组件。IT 和电信系统配备了高性能但敏感的电子电路，必须使用避雷器进行保护。因此，它们与压敏电阻一起安装在电源系统的输入端以及与电信线路的连接点。它们对于保护移动电话系统中的基站以及带有中继器和分配系统的大型有线电视 (CATV) 网络同样不可或缺。这些保护组件在其他领域也必不可少。在交流输电系统中，它们通常与限流压敏电阻一起使用。在用户终端设备（如 DSL 调制解调器、WLAN 路由器、电视机和电缆调制解调器）中，在空调设备中，集成黑匣子概念通过将避雷器与压敏电阻、PTC、二极管和电感器相结合，提供分级保护。
品牌名称: SURGING(绍鑫)
商品型号: X5-150XSMDT
商品编号: C5154991
商品封装: SMD,5x5mm
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

商品概述

气体放电管（GDT）是用于保护电信设施的经典元件。对于配备高级但敏感电子电路的 IT 和电信系统而言，使用浪涌保护器进行保护至关重要。因此，它们会与压敏电阻一起安装在电源系统的输入端，以及电信线路的连接点处。它们对于保护移动电话系统中的基站以及带有中继器和分配系统的大型有线电视（CATV）网络同样不可或缺。这些保护元件在其他领域也必不可少。在交流输电系统中，它们常与限流压敏电阻配合使用；在诸如 DSL 调制解调器、无线局域网路由器、电视机和电缆调制解调器等用户终端设备中也有应用；在空调设备中，集成黑盒概念通过将浪涌保护器与压敏电阻、PTC、二极管和电感器相结合，提供分级保护。

商品特性

无放射性
符合 RoHS 标准
低插入损耗
对快速上升的瞬态信号响应出色
超低电容
按照 IEC 61000 - 4 - 5 标准，采用 8/20μs 脉冲测试，浪涌能力达 5KA

应用领域

通信设备
宽带设备
有线电视设备
ADSL 设备，包括 ADSL2+
测试设备
XDSL 设备
数据线
卫星和有线电视设备
电源
消费电子产品
电信用户线接口电路（SLIC）保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	气体放电管(GDT)
	直流击穿电压(Vdc)	150V
	精度	±20%
	脉冲放电电流	5kA
	极间电容	1pF

	属性	参数值
	冲击击穿电压(Vimp)	500V
	工作温度	-40℃~+90℃
	长度	4.2mm
	宽度	5mm
	高度	5mm
