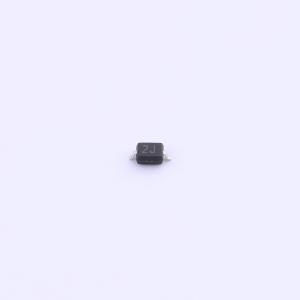

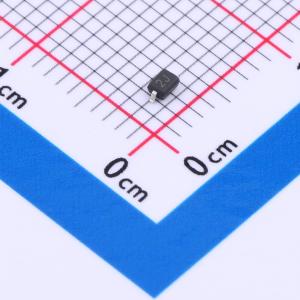

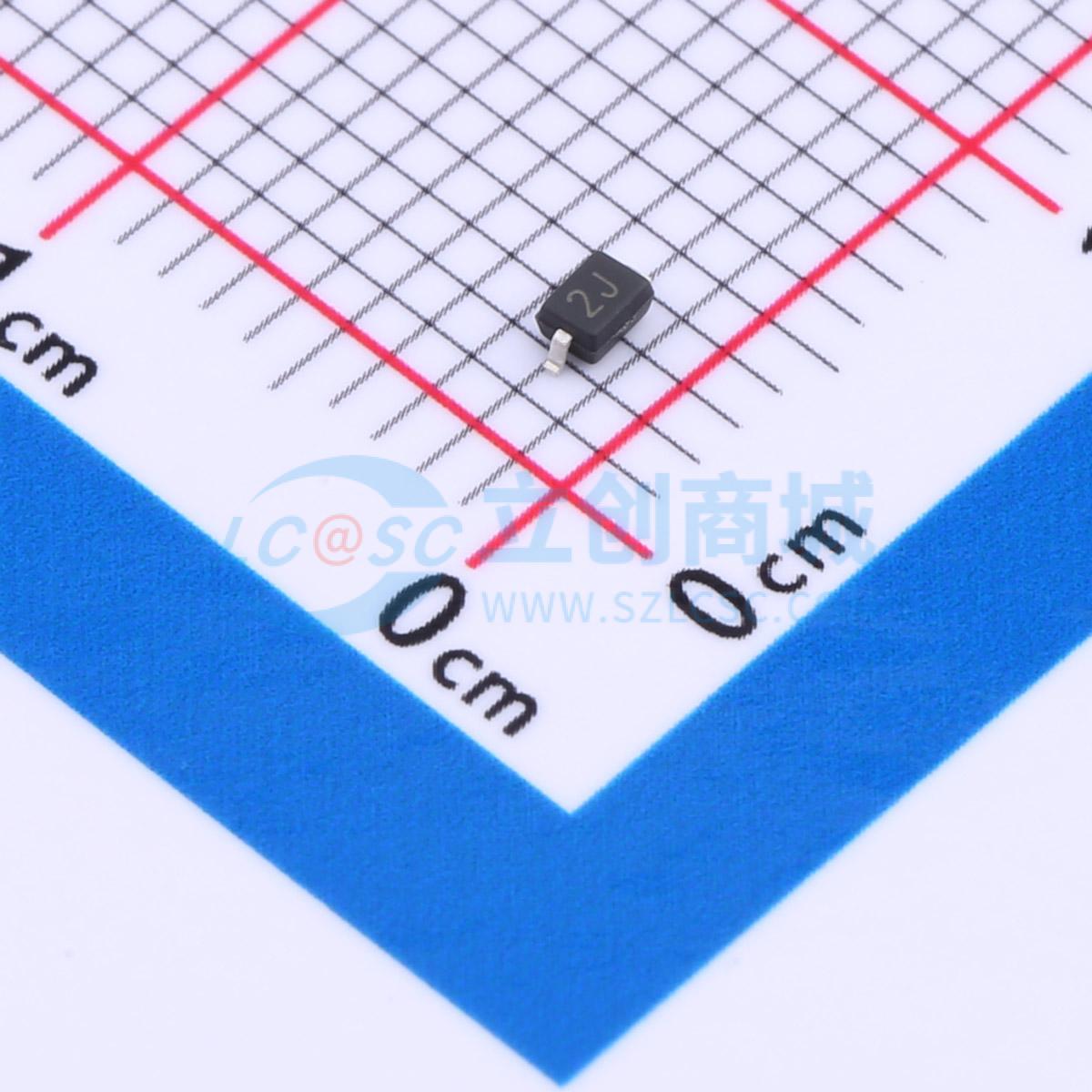

SGSD15C

双向ESD 15V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGSD15C是瞬态电压抑制器阵列，专为智能手机、笔记本电脑和其他便携式电子设备的静电放电（ESD）保护而设计。与多层压敏电阻（MLV）等其他技术相比，这些基于硅的二极管具有出色的钳位电压和性能。SGSD15C可在双向配置中用作单线保护器。SOD - 323小型封装配置为设计人员提供了在印刷电路板上为每个I/O端口或电压总线灵活布局的选项。SGSD15C符合IEC 61000 - 4 - 2（ESD）、61000 - 4 - 4（电快速瞬变脉冲群，EFT）和61000 - 4 - 5标准要求。
品牌名称: SURGING(绍鑫)
商品型号: SGSD15C
商品编号: C5155002
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

SGSD15C是瞬态电压抑制器阵列，专为智能手机、笔记本电脑和其他便携式电子设备的静电放电（ESD）保护而设计。与多层压敏电阻（MLV）等其他技术相比，这些基于硅的二极管具有出色的钳位电压和性能。 SGSD15C可在双向配置中用作单线保护器。SOD - 323小型封装配置为设计人员提供了在印刷电路板上为每个I/O端口或电压总线灵活布局的选项。SGSD15C符合IEC 61000 - 4 - 2（ESD）、61000 - 4 - 4（电快速瞬变脉冲群，EFT）和61000 - 4 - 5标准要求。

商品特性

每线峰值脉冲功率>350瓦（脉冲持续时间tp = 8/20μs）
保护一条I/O线或电源线
低钳位电压
工作电压：15.0V
符合RoHS标准

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
外设
寻呼机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	15V
	钳位电压	24V
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	击穿电压	16.7V
	通道数	单路
	工作温度	-55℃~+125℃
	类型	ESD
