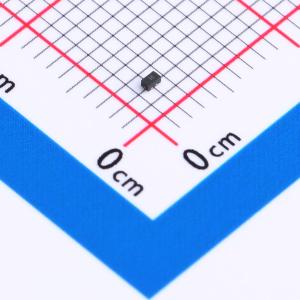

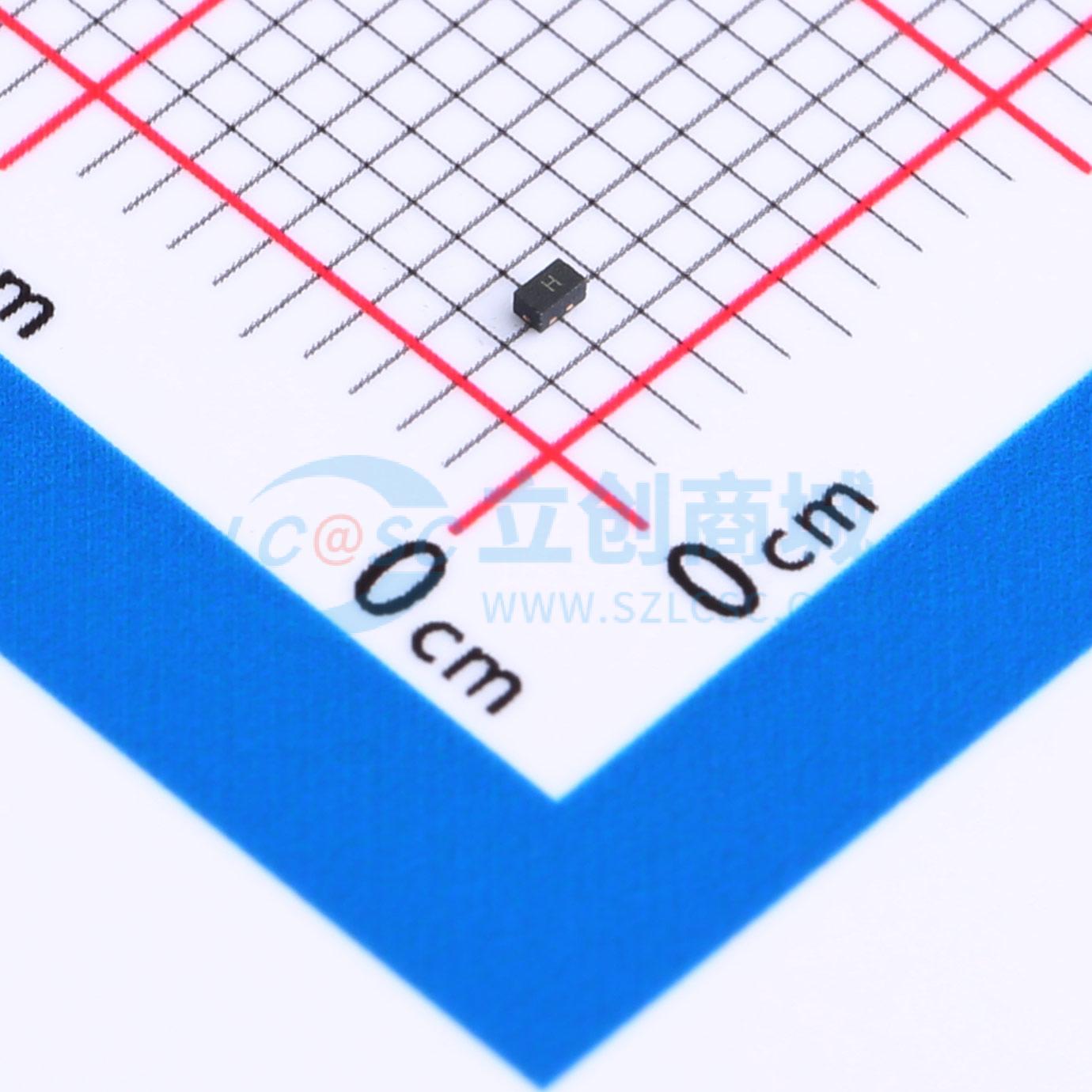

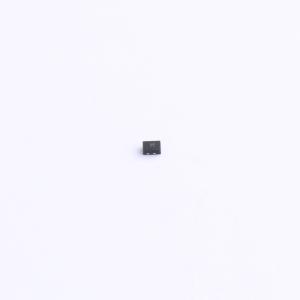

温馨提醒：图片仅供参考，商品以实物为准

SG10F30B5.0A

双向TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SG10F30B5.0A是一款瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列在8/20μs波形下的额定功率为300瓦。SG10F30B5.0A符合IEC 61000 - 4 - 2（静电放电）和IEC 61000 - 4 - 4（电快速瞬变脉冲群）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。SG10F30B5.0A采用微型DFN - 1006封装，具有低泄漏电流特性。
品牌名称: SURGING(绍鑫)
商品型号: SG10F30B5.0A
商品编号: C5155004
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

SG10F30B5.0A是一款瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列在8/20μs波形下的额定功率为300瓦。 SG10F30B5.0A符合IEC 61000 - 4 - 2（静电放电）和IEC 61000 - 4 - 4（电快速瞬变脉冲群）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。SG10F30B5.0A采用微型DFN - 1006封装，具有低泄漏电流特性。

商品特性

低钳位电压
保护一条双向I/O线
每线300瓦峰值脉冲功率（tp = 8/20μs）
符合ROHS标准

应用领域

手机及配件
键盘、侧键、音频端口
便携式仪器
笔记本电脑、台式机和服务器
数字线路
平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	峰值脉冲功率(Ppp)	300W@8/20us
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	25pF
