温馨提醒：图片仅供参考，商品以实物为准

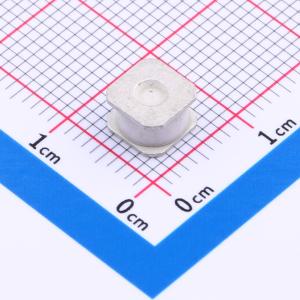

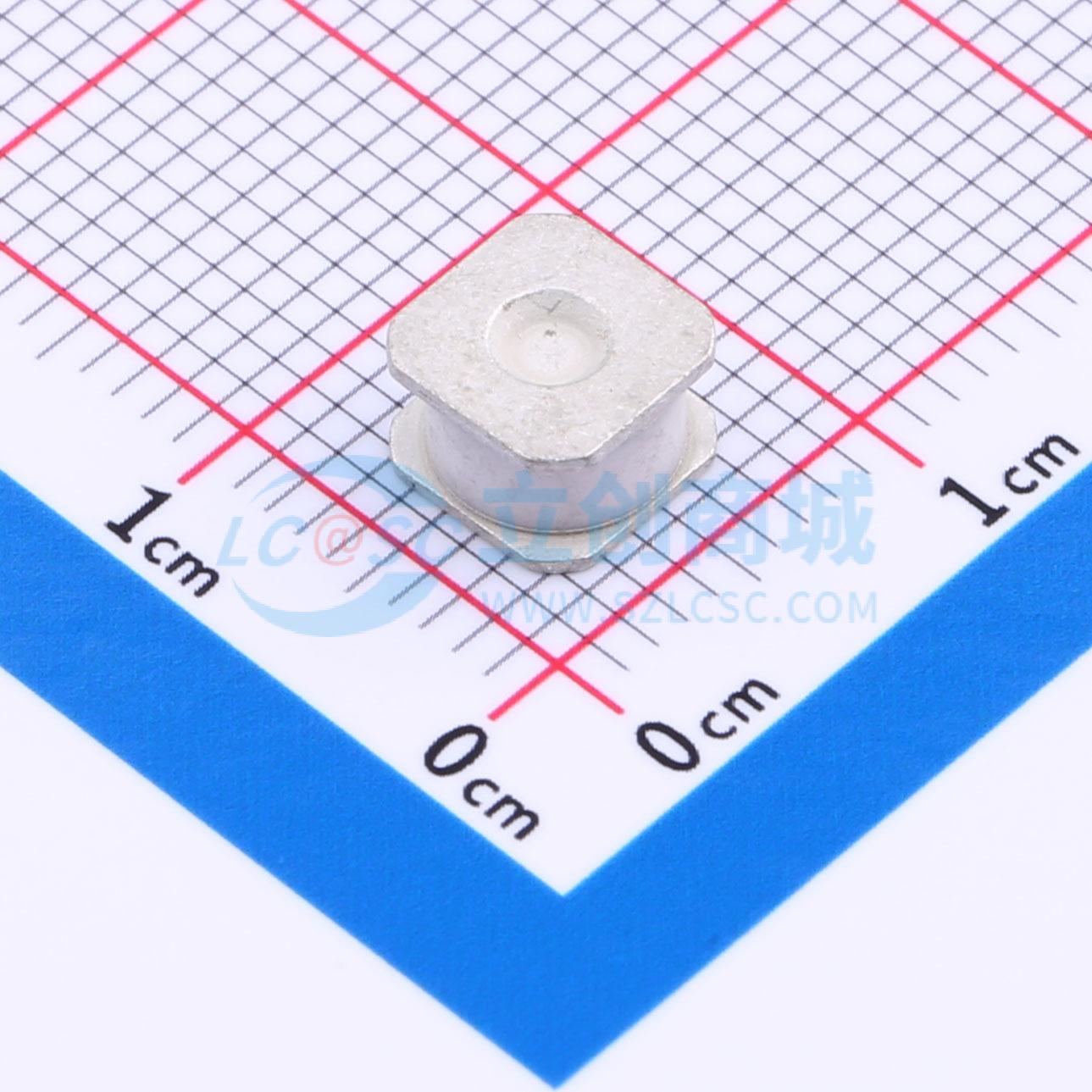

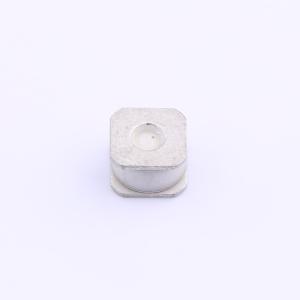

SX60-122XSMDT

放电管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 气体放电管 (GDT) 使用封装在陶瓷管中的惰性气体，为电压尖峰提供备用电路路径。陶瓷外壳和镍连接器可承受高负载。该系列浪涌额定值为 5kA，8/20μs。采用方形表面贴装封装，有助于简化 PCB 上的拾放过程。此 GDT 系列非常适合宽带设备应用。GDT 的低关态电容与高带宽应用兼容，并且当 GDT 两端的电压变化时，该电容负载值不会改变。该系列专为保护电气、多媒体和通信设备在表面贴装组装应用中免受过电压瞬变而设计。
品牌名称: SURGING(绍鑫)
商品型号: SX60-122XSMDT
商品编号: C5154994
商品封装: SMD
包装方式: 编带
商品毛重: 0.98克(g)

商品参数

商品概述

气体放电管（GDT）利用封装在陶瓷管内的惰性气体，为电压尖峰提供一条替代电路路径。陶瓷外壳和镍质连接器能够承受高负载。SX6 气体放电管（GDT）系列的浪涌额定值为 5kA（8/20μs）。采用方形表面贴装封装，便于在 PCB 上进行拾放操作。该 GDT 系列非常适合宽带设备应用。GDT 的低关态电容适用于高带宽应用，并且当 GDT 两端的电压变化时，该电容负载值不会改变。 SX6 气体放电管（GDT）系列专为表面贴装组装应用中的电气、多媒体和通信设备提供过电压瞬变保护而设计。

商品特性

对快速上升的瞬变响应出色
击穿电压稳定
工作频率达 GHz
8/20μs 脉冲电流能力：5kA
表面贴装封装
无放射性
超低电容（<1.0pF）
符合无铅标准
符合 RoHS 和 REACH 标准
通过 UL 认证
尺寸：4.2mm×6.2mm×6.2mm
存储和工作温度：-40~+90°C

应用领域

有线电视设备
天线
RS 485
电信基站
交流电源主电路
电动汽车充电
逆变器/变频器
符合 IEEE 802.3 标准的以太网接口变频驱动器（VFDs）
宽带设备
xDSL、ADSL、ADSL2、VDSL 和 VDSL2
医疗电子设备
测试设备
通用电信设备
可再生能源

数据手册PDF

放大查看下载PDF

优惠活动

8折

购买数量

(800个/圆盘，最小起订量 5 个)

个

起订量：5 个800个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	5
	直流击穿电压(Vdc)	1.2kV
	脉冲放电电流	5kA
	极间电容	1pF

	属性	参数值
	工作温度	-40℃~+90℃
	直径(φD)	6.2mm
	长度	4.2mm
	宽度	6.2mm
	高度	6.2mm
