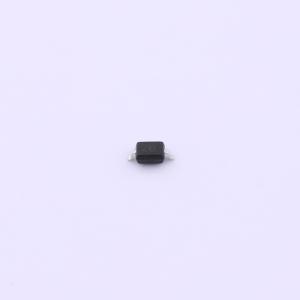

SGSD05C

双向TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGSDo5c是瞬态电压抑制器阵列，专为智能手机、笔记本电脑和其他便携式电子设备的静电放电（ESD）保护而设计。与多层压敏电阻（MLV）等其他技术相比，这些基于硅的二极管具有更出色的钳位电压和性能。SGSDo5c可在双向配置中用作单线保护器
品牌名称: SURGING(绍鑫)
商品型号: SGSD05C
商品编号: C5155001
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

SG SD05C是瞬态电压抑制器阵列，专为智能手机、笔记本电脑和其他便携式电子设备的ESD保护而设计。与多层压敏电阻（MLV）等其他技术相比，这些基于硅的二极管具有出色的钳位电压和性能。 SG SD05C可在双向配置中用作单线保护器。SOD - 323小封装配置为设计人员提供了在印刷电路板上为每个I/O端口或电压总线灵活布局的可能性。SG SD05C符合IEC 61000 - 4 - 2（ESD）、61000 - 4 - 4（EFT）和61000 - 4 - 5标准要求。

商品特性

每线峰值脉冲功率>350瓦（tp = 8/20μs）
保护一个I/O或电源线
低钳位电压
工作电压：5V
符合RoHS标准

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
外设
寻呼机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	9.8V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	10uA
	通道数	单路
	工作温度	-55℃~+125℃
	类型	TVS
	Cj-结电容	24pF
